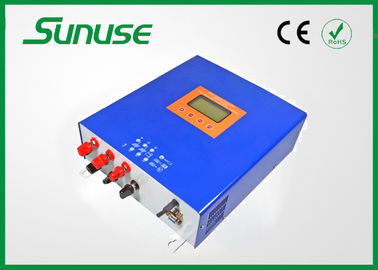

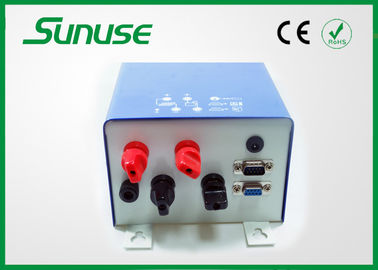

regulador MPPT de la carga del panel solar 60a para el sistema eléctrico solar con la exhibición 24V 48V del LCD
Detalle rápido:
regulador de la carga del panel solar de 60A MPPT con la exhibición del LCD
Power Point inteligente, máximo que sigue la función
multi-proteja la función
Especificación:
|
MODELO
|
eMPPT6024Z
|
|
Entrada
|
Gama de voltaje de entrada de los paneles solares
|
≤70V
|
|
Power Point máximo que sigue la gama
|
12V~70V (12V)
24V~70V (24V)
|
|
Ruta de la entrada
|
1 canal
|
|
Salida
|
Voltaje de sistema nominal
|
auto 12V/24V
|
|
Corriente de carga máxima
|
60A
|
|
Consumo del uno mismo
|
≤40mA
|
|
Etapas de carga
|
Bulto, absorción, flotador
|
|
Tensión de carga del flotador
|
13.8V (12.8V~14.2V)
×1/×2/×4
|
|
Tensión de carga de la absorción
|
14.4V (13.6V~15.2V)
×1/×2/×4
|
|
Temperatura
Remuneración
|
-4mV/Cell/°C
|
|
Otros
|
Eficacia máxima
|
el 97%
|
|
HMI
|
LCD y botón
|
|
Modo de enfriamiento
|
De temperatura controlada
Enfriamiento activo
|
|
Manera de conexión
|
M6Terminals
|
|
Gama de temperaturas ambiente
|
-10°C~+50°C
|
|
Humedad
|
0~ el90%, ninguna condensación
|
|
Dimensiones
|
450mm*335mm*160m m
|
|
Peso del producto
|
5.6Kg
|
|
Temperatura de almacenamiento
|
-30°C~+80°C
|
|
Función opcional
|
Control remoto
(Puerto RS485 o RS232, DB9)
|
Introducción de la tecnología de MPPT:
MPPT significa el seguimiento máximo del punto de poder. Hace que los paneles solares trabajan en el punto máximo (punto de la extensión B) usando tecnología de la conversión de poder. el eMPPT es el nuevo regulador de la carga investigado y desarrollado por nuestra compañía, y utiliza el MCU para seguir el punto de poder máximo de los paneles solares inteligente para generar más poder de los paneles solares.
El controlar de carga del proceso:
La tensión de carga que comienza de la batería es diferente, eMPPT utilizará las diversas estrategias de carga para concluir el proceso de carga. Cuando comenzar la tensión de carga de la batería es más bajo que 12.6V (para la batería 12V), batería pasará a través de tres etapas como bulto, la absorción y carga flotante. Cuando comenzar la tensión de carga de la batería es más alto que 12.6V (para la batería 12V), batería pasará a través de dos etapas como bulto y flotará la carga.
Sobre la carga de MPPT: Carga a granel, absorción que carga, carga del flotador
Voltaje de sistema:
|
Voltaje de sistema
|
Rango de potencia recomendado
|
|
12V
|
<800w> |
|
24V
|
<2000w> |
|
48V
|
<6000w> |
Configuración de los paneles solares:
el regulador de la serie del eMPPT se puede conectar con los mono paneles solares y también los paneles solares de la película fina. Al hacer el sistema, asegúrese de que el voltaje del circuito abierto del arsenal de los paneles solares no está más arriba que el voltaje máximo permitido por el regulador. La carta una es introducir los modelos de los mono paneles solares y de los paneles de la película fina y de sus parámetros. La carta 2 es la solución de la configuración para el sistema 12V, 24V y 48V para los paneles solares.
|
Modelo
|
Categoría
|
Pmax
|
Voc
|
ISC
|
Vpmax
|
Ipmax
|
|
STP140D-12/TEA
|
Monocristalino
Módulo
|
140W
|
22.4V
|
8.33A
|
17.6V
|
7.95A
|
|
MS140GG-02
|
módulo de la Fino-película
|
140W
|
29.0V
|
7.12A
|
23.0V
|
6.52A
|
|
STP190S-24/Ad+
|
Monocristalino
Módulo
|
190W
|
45.2V
|
5.65A
|
36.6V
|
5.2A
|
|
NS-F130G5
|
módulo de la Fino-película
|
130W
|
60.4V
|
3.41A
|
46.1V
|
2.82A
|
|
Los parámetros antedichos están para la condición de la intensidad de luz 25°C, AM1.5spectrum, y 1000W/m2.
|
|
Modelo
|
Para el sistema 12V
|
Para el sistema 24V
|
Para el sistema 48V
|
|
STP140D-12/TEA
|
N paralelamente
|
dos en serie,
N paralelamente
|
cuatro en serie,
N paralelamente
|
|
MS140GG-02
|
N paralelamente
|
dos en serie,
N paralelamente
|
cuatro en serie,
N paralelamente
|
|
STP190S-24/Ad+
|
N paralelamente
|
N paralelamente
|
dos en serie,
N paralelamente
|
|
NS-F130G5
|
N paralelamente
|
N paralelamente
|
dos en serie,
N paralelamente
|
|
“N” significa el número de la cantidad requerido por la corriente
|
Función:
1. Power Point máximo que sigue tecnología
El regulador utiliza el circuito de la conversión del dólar y la tecnología de MCU para seguir el punto de poder máximo para ejecutar el máximo de potencia de salida de los paneles solares en diversas intensidad y temperatura de la iluminación. El algoritmo de MPPT aumenta eficacia de su sistema del picovoltio y disminuye la cantidad de los paneles solares.
2. Control gradual de la carga
La tensión de carga que comienza de la batería es diferente, el regulador utilizará las diversas estrategias de carga para concluir el proceso de carga. Cuando comenzar la tensión de carga de la batería es más bajo que 12.4V (para la batería 12V), batería pasará a través de tres etapas como carga del bulto, de la absorción y del flotador. Cuando comenzar la tensión de carga de la batería es más alto que 12.4V (para la batería 12V), batería pasará a través de dos etapas como bulto y flotará la carga.
3. Tensión de carga ajustable
4. Remuneración de temperatura para la tensión de carga
5. Fan que controla de la temperatura
6. En la noche a dormir
7. Protección invertida batería de la conexión
8. Los paneles solares invirtieron la protección de la conexión
9. Protección para la descarga invertida batería
10. Protección de recalentamiento interna
11. Sobre la protección del voltaje para la entrada de los paneles solares
12. Accione la limitación para la entrada de los paneles solares
Usos:
- Luz portátil solar
- Sistemas caseros solares
- Soluciones solares superiores del tejado
Advertencia:
Antes de conectar con el panel solar, conecte por favor el regulador con la batería; no utilice el poder de la fuente del panel solar
a las cargas directamente.
Notas:
No utilice la luz artificial para cargar el panel solar (la luz artificial es demasiado débil cargar)
La fuente de la corriente continua Para substituir el panel solar causará problemas al regulador.
Elija el alambre conveniente que el diámetro no debe ser demasiado pequeño, refieren por favor al parámetro.
