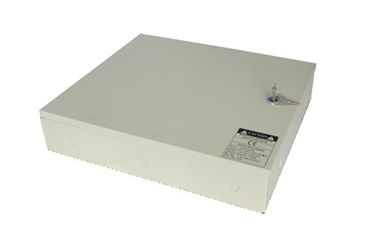

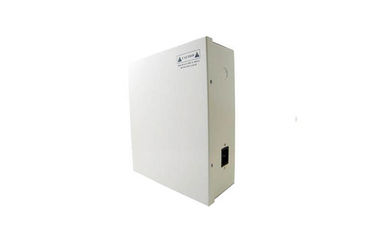

EN55011 canal de las fuentes de alimentación del CCTV de la clase B 400W 18, 50Hz/60Hz
Detalle rápido:
- Entrada: 110VAC o 220VAC, 1 en hacia fuera la caja de distribución de poder 18 (18 canales)
- Salida: CA DC y 24V 400W de 12 voltios
-12VDC y 24VAC en una caja
- Corriente de la fuente: 13 amperios y 10 amperios
- Máximo. Amperio: 1.85Amp/Channel
-18 individualmente salidas protegidas fusibles del auto-reset del PTC con el LED
- Sobre voltaje, sobre corriente, cortocircuito, y protecciones contra sobrecargas
- Interruptor con./desc. de la seguridad con el indicador del LED
- Vivienda beige del metal
- Confiable y duradero
- Aprobaciones: CE/RoHS
- Tamaño: 380m m (l) x 330m m (w) x 85m m (d)
Descripción:

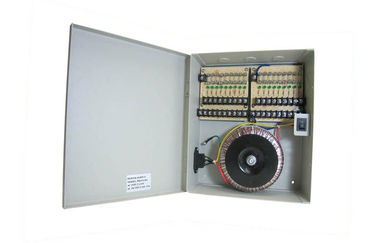

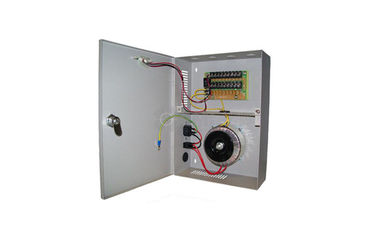

fuente de alimentación del CCTV del canal 400W 12VDC y 24VAC 18 para la cámara CCTV System.1 en hacia fuera la fuente de alimentación del CCTV 18 (9 canales de 12VDC y 9 canales de 24VAC)
Los poderes combinados de la caja de distribución de poder de AC/DC suben to9 de sus 24 dispositivos de la CA de voltio y 9 de sus dispositivos de DC de 12 voltios, sumando hasta 18 puertos. Esta unidad permite convenientemente la conexión de los dispositivos de la CA y de DC. Cada uno de las 18 salidas de poder incluye su propio fusible individual y la luz del LED para supervisar la situación de poder, confiable, simple, y conveniente.
Usos:
1) Conveniente para el equipo industrial, supervisión de seguridad.
2) Conveniente para la cartelera del LED, iluminación del LED.
3) Conveniente para el tratamiento médico, fuente de alimentación de la cámara CCTV.
4) Ampliamente utilizado en cualquier otra área.
Especificaciones:
|
De potencia de salida máximo
|
400W
|
|
Entrada
|
Voltaje de entrada
|
AC100-240V
|
|
Frecuencia del voltaje de entrada
|
50/60Hz
|
|
Corriente de entrada
|
Max.1.3A
|
|
Eficacia
|
>el 85%
|
|
Corriente de la avalancha
|
Arranque en frio Curren 40A/240Vac
|
|
Corriente de la salida
|
<3.5mA/240VAC
|
|
Salida
|
Voltaje de salida
|
el 12VDC±5% y el 24VAC±5%
|
|
Corriente de salida total
|
DC13A, 9 canales y AC10A, 9 canales
|
|
Ondulación de la salida
Ruido (Vp-p)
|
80mVp-p@25 ℃/
Voltaje de entrada y carga clasificados de la salida nominal
|
|
Tipo del fusible
|
Fusible de cristal
|
|
Grado del fusible
|
PTC 1.85A/60V
|
|
Hora de salida, tiempo de subida, asimiento encendido
|
1000ms, 30ms, 50ms/240VAC.
|
|
Protección
|
Protección del cortocircuito
|
Cuando ocurre el cortocircuito, el fusible individual del PTC romperá el circuito. Cuando se despeja la falta, volverá a normal automáticamente.
|
|
Protección de alto voltaje
|
Cuando sobre voltaje ocurre, cambiará a la situación de la autopretección a
proteja la carga.
|
|
Sobre la protección actual
|
Cuando sobre corriente ocurre,
la correspondencia
la salida del canal cambiará automáticamente a la situación de la autopretección, y la otra salida de los canales trabajará normalmente. Cuando se despeja la falta, volverá a normal.
|
|
Circunstancias
|
Temperatura de trabajo
|
0℃-+50℃
|
|
Temperatura de almacenamiento
|
-20℃-+80℃
|
|
Derecho
|
20%-90%
|
|
Lanzamiento de calor
|
Disipación de calor natural
|
|
Fuerza dieléctrica
|
Entrada a la salida
|
1500Vac/60S salida current≤1.5mA
|
|
Entrada a FG
|
1500Vac/60S salida current≤2.0mA
|
|
FG a la salida
|
500Vac/60S salida current≤1.5mA
|
|
Fuerza aislador
|
Entrada a la salida
|
℃ de ≥20MΩ/500VDC@25
|
|
RG
|
≤0.011Ω@DC8V/25A/25℃
|
|
Seguridad EMC
|
Estándares de seguridad
|
UI60950 EN60950
|
|
EMI
|
EN55011 clase B
EN55022 clase B
|
|
Inmunidad del ccsme
|
EN55024 EN61000-6-2
|
|
Corriente armónica
|
EN61000-3-2
|
Ventaja competitiva:
Gama de voltaje de entrada mundial de -100~240VAC;
- Eficacia compacta del diseño, ligera y alta;
- Protección de circuito corta, sobre la protección actual, sobre la protección de la carga;
- Modelo del diseño del cliente;
- Precio directo de la fábrica sin hombre medio;
copia de seguridad -0,3% de la cantidad de la orden gratuitamente.
