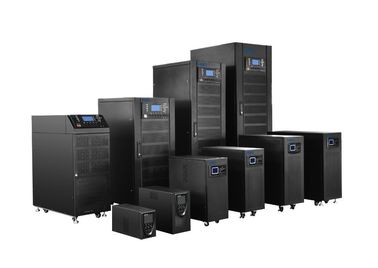

Potencia de la serie de pozo 3 fase en línea Ups 10-80kva 380 / 400 / 415vac Para el centro de datos
(10-40kva,200/208/220Vac 3-3fases, sin transformador disponible)
Powerwell serie 3 fase 10-80kva es una fuente de alimentación ininterrumpida de gama alta,que ha adoptado la tecnología eléctrica y electrónica líder en el mundo para aumentar el rendimiento y la confiabilidad súper alta ((MTBT>200Los DSP de alta velocidad con control digital completo garantizan la máxima calidad de suministro de energía.0 factor de potencia de entrada y menos del 2% de THDi conducen a esta UPS verde y ahorro de energíaTambién ofrece un diseño de humanización: acceso frontal completo de capacidad de servicio, pantalla táctil amigable para el usuario.
Aplicaciones perfectas:
Servidor de Internet, centro de datos de mediana escala, sistema de red / centro de computación de mediana escala, banco y valores, grupo de servidores empresariales, automatización de oficinas de mediana escala, equipos de precisión, etc.
Características: tecnología de control digital completa
Control totalmente digital con dos DSP, todos los subsistemas están controlados digitalmente, incluido el rectificador IGBT, el inversor, el cargador y el descargador.
Excelentes propiedades eléctricas
La verdadera estructura de doble conversión en línea ofrece la protección de potencia segura y efectiva para varias cargas, con una gran capacidad de carga de salida
Factor de potencia de entrada elevado, ecológico y de ahorro de energía
Entrada con PFC y PF de entrada de todo el UPS hasta 0.99
Fuente de entrada doble de CA compatible
Fuente de corriente alterna de entrada y de derivación separadas
Gran adaptabilidad al medio ambiente
Amplio rango de voltaje y frecuencia de entrada, adaptación a todo tipo de redes eléctricas
y el entorno geográfico
Medidas de protección integrales
Protección contra sobretensiones, protección contra cortocircuitos y otra protección para garantizar la fiabilidad del sistema UPS
El IGBT y el SCR adoptarán el módulo de potencia avanzado EUPEC;
La adopción de tecnología avanzada (tecnología de conducción IGBT, apagado suave de IGBT por exceso de corriente, protección VCE) mejora enormemente la fiabilidad y seguridad del inversor.
Diseño modular similar
Cada placa principal de fase están diseñados como rack para facilitar el montaje y mantenimiento
Diseño de conexión de la batería para facilitar su uso
Gestión inteligente de la batería(Modo de ejecución)
Adopción de la gestión inteligente de la batería, extendiendo enormemente la vida útil de la batería
Proceso de carga inteligente de tres etapas con intervalo ((corriente constante, voltaje constante, carga flotante y apagado del cargador, cuando el voltaje de la batería disminuye a un nivel inferior, el cargador se reinicia para funcionar)
Compensación automática de la temperatura (~ 0,11% por °C), para prolongar enormemente la duración de la batería en un 30% y minimizar el trabajo de mantenimiento;
Detección en línea del estado de la batería
La corriente máxima de carga de la batería puede ser establecida por los usuarios finales de acuerdo con las características de la batería, para evitar cualquier daño causado por la gran corriente de carga;
Tiempo de copia de seguridad mostrado en la pantalla LCD
Autotestado periódico de la batería, detectando los problemas de la batería a tiempo
Con conexión inversa de la batería, protección sobre voltaje / corriente, para proteger la batería
Inicio en frío y arranque en CA Función
Inicie el UPS directamente a través de la batería o inicie el UPS a través de Mains solamente.
Capacidades superiores de monitoreo de red
Puerto de comunicación (RS232, RS485, contacto seco, etc.) para conectar con el ordenador, tarjeta SNMP opcional,
Diseño de fácil mantenimiento<0.5h)
a) Adopta el diseño de mantenimiento frontal completo, reduciendo las restricciones
en el espacio de instalación, y ahorrar el espacio del centro de computación
b) Clase de diseño modular, mantenimiento conveniente y fácil en el sitio
c) Con desvío de mantenimiento manual
d) Reemplazo de la batería sin interrumpir el funcionamiento del UPS
e) Registros históricos clasificados con función de búsqueda, eventos hasta 1.000 artículos
Tecnología paralela avanzada
Con tecnología de control digital para el control de la corriente del ciclo, sistema paralelo con una fiabilidad muy alta y hasta 6 unidades. y compartiendo batería común;
Interfaz amigable con pantalla LCD grande con pantalla multilingüe ((7 idiomas)
Display LCD grande e indicación de estado LED; Mucha información de la pantalla del UPS
Inglés, español, portugués, ruso
Las especificaciones técnicas:
|
Modelo
|
PWM3310
|
PWM3315
|
PWM3320
|
PWM3330
|
PWM3340
|
PWM3360
|
PWM3380
|
|
Poder de calificación
|
10Kva/10Kw
|
Las emisiones de gases de efecto invernadero
|
20Kva/20Kw
|
30Kva/30Kw
|
40Kva/40Kw
|
60Kva/60Kw
|
80Kva/80Kw
|
|
Entrada de CA
|
|
Válvulas de tensión
|
190/208/220Vac o 380/400/415Vac (línea-línea)
|
|
Conexión de entrada
|
Cables de tres fases y cuatro
|
|
Factor de potencia
|
Por encima de 0.99
|
|
El THDi
|
Menos del 3%
|
|
Rango de tensión
|
-40% ~ +25%
|
|
Frecuencia
|
40 a 70 Hz
|
|
El bypass
|
+/- 15% (establecible)
|
|
Producción
|
|
Factor de potencia
|
0.9 (retraso)
|
|
precisión de voltaje
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero.
|
|
Dinámico
tensión transitoria
|
Menos del 5% (paso de carga del 0~100%)
|
|
THDU
|
THD menos 0,6% (carga lineal), 3% (carga no lineal)
|
|
Factor de crecimiento
|
3:1
|
|
Frecuencia
alcance de seguimiento
|
Las señales de radio sonoras de alta frecuencia
|
|
Producción
Precisión de la frecuencia
|
± 0,05% (en modo de batería) y ± 3 Hz (en modo de línea)
|
|
desplazamiento de fase
|
120±0,5° (carga de equilibrio o desequilibrio)
|
|
Desequilibrio del voltaje
|
+/-3% ((100% carga de desequilibrio)
|
|
Frecuencia
velocidad de seguimiento
|
Menos de 1 Hz/s
|
|
Capacidad de sobrecarga
|
105% de operación prolongada, 125%
|
|
Por encima del 150%, transferencia al bypass después de 200 ms
|
|
Sobrecarga de desvío
|
Bajo el 125% de operación prolongada
El 125%
|
|
El sistema
|
|
Eficiencia del sistema
|
Por encima del 94% (en modo normal y con batería)
|
|
98% (en modo ECO)
|
|
Muestra
|
Pantalla táctil LCD+LED
|
|
CEM
|
Se aplicará la norma IEC 62040-2.
|
|
Se aplicará la norma IEC 61000-4-2 (ESD)
|
|
Se aplicará la norma IEC 61000-4-3 (RS).
|
|
Se aplicará la norma IEC 6100-4-4 (EFT)
|
|
Se aplicará la norma IEC 6100-4-5 para las emisiones de gases de efecto invernadero
|
|
Ruido (1m)
|
Entre 50 y 60 dB
|
|
Resistencia de aislamiento
|
Más de 2M (500VDC)
|
|
Intensidad de aislamiento
|
(entrada, salida a PE) 2820Vdc, corriente de fuga inferior a 3,5mA, sin flashover en 1min
|
|
Protección contra sobretensiones
|
Cumplir con los requisitos de la clase IEC60664-1, aguantar una oleada de 1,2/50us+8/20us superior a 6KV/3KA
|
|
Clasificación IP
|
Protección IP20
|
|
Configuración de la batería
|
|
Instalación (dc)
|
+192/216/240Vdc, -192/216/240Vdc, -192/216/240Vdc, -192/216/240Vdc, -192/216/240Vdc, -192/216/240Vdc, -192/216/240Vdc, -192/216/240Vdc, -192/216/240Vdc, -192/216/240Vdc, -192/216/240Vdc, -
|
|
Tipo de batería
|
Ácido de plomo de mantenimiento libre (batería de gel o Ni-Cd)
|
|
A largo plazo
|
Batería para conectar externa
|
|
Batería incorporada
|
36 piezas * 7ah
|
36 piezas * 7ah
|
36 piezas *9ah
|
72 PCS*7h
|
72 piezas*9h
|
¿Qué quieres decir?
|
|
Conexión
|
Conexión del cable inferior en la parte delantera
|
|
Cargador
|
Capacidad de potencia del 20% ((Regulable)
|
|
- ¿Qué es eso?
|
|
Dimensión de la unidad
(Longo plazo)
|
390*850*977MM
¿Qué es eso?
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
|
Se aplicará el método de ensayo de las medidas de ensayo.
|
|
Dimensión de la unidad
(Batería incorporada)
|
390*850*977MM
¿Qué es eso?
|
500 × 717 × 1150
¿Qué es eso?
|
500 × 717 × 1550
¿Qué es eso?
|
|
Peso (kg)
(Longo plazo)
|
110/130
|
Se trata de:
|
152/172 y
|
160/190
|
160/190
|
Las demás:
|
260/300
|
|
Peso (kg)
(Batt incorporado.)
|
182/202 de la misma
|
202/222 de la Comisión
|
Las demás:
|
Las demás:
|
367/397
|
Las demás:
|
260/300
|
|
10kva y 15kva:construido 36pcs 7ah
20kva:construido 36pcs 9ah
|
Las demás:
|
Las demás partidas
|
Nota:Para 110/120/127Vac ((L-N), 60Hz de 3 fases, 10-40kva disponibles;
