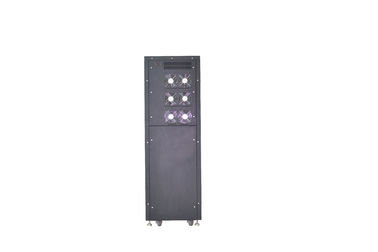

UPS de protección contra sobretensiones en línea de doble conversión de 3 fases
Detalle rápido:
1) Tensión nominal:190/208/220Vac, Tensión de línea
2) Tipo: en línea
3)Uso para servidores, centros de datos y telecomunicaciones
La serie POWERWELL en línea HF UPS 3/3fase 10-40kva sin transformador,
(para 190/208/220Vac, tensión de línea);
Aplicaciones perfectas:
Servidor de Internet,Centro de datos de Internet), Sistema de red / centro de computación de mediana escala, bancos y valores, grupo de servidores empresariales, automatización de oficinas de mediana escala, equipos de precisión, etc.
Características: tecnología de control digital completa
Control totalmente digital con dos DSP, todos los subsistemas están controlados digitalmente, incluido el rectificador IGBT, el inversor, el cargador y el descargador.
Excelentes propiedades eléctricas
La verdadera instrucción de doble conversión en línea ofrece la protección de potencia segura y efectiva para varias cargas, con una gran capacidad de carga de salida.
Factor de potencia de entrada elevado, ecológico y de ahorro de energía
Finalidad de entrada con PFC y PF de entrada de todo el UPS hasta 0.99;
Fuente de entrada doble de CA compatible
Fuente de corriente alterna de entrada y de derivación 2
Gran adaptabilidad al medio ambiente
Amplio rango de voltaje y frecuencia de entrada, adaptación a todo tipo de condiciones climáticas
y el entorno geográfico;
Medidas de protección integrales
Protección contra sobretensiones, protección contra cortocircuitos y otra protección para garantizar la fiabilidad del UPS;
El IGBT y el SCR adoptarán el módulo de potencia avanzado EUPEC;
La adopción de tecnología avanzada (tecnología de conducción IGBT, apagado suave de IGBT por sobrecorriente) mejora la confiabilidad y la seguridad del inversor.
Gestión inteligente de la batería
Adopción de la gestión inteligente de la batería, prolongando la vida útil
de la batería,reducir el trabajo de mantenimiento;
La corriente máxima de carga de la batería puede ser fijada por los usuarios finales de acuerdo con la
características de la batería, para evitar cualquier daño causado por la gran corriente de carga;
Autotestado periódico de la batería, detectando los problemas de la batería a tiempo;
con protección de la batería contra el voltaje/corriente, para proteger la batería;
Inicio en frío y inicio principal Función
Inicie el UPS directamente a través de la batería o inicie el UPS a través de Mains solamente.
Capacidades superiores de monitoreo de red
Puerto de comunicación (RS232, USB, etc.) para conectar con el ordenador, tarjeta SNMP opcional,
Diseño de fácil mantenimiento
a) Adopta el diseño de mantenimiento frontal completo, reduciendo las restricciones
en el espacio de instalación, y ahorrar el espacio del centro de computación;
b) Clase de diseño modular, conveniente y fácil mantenimiento del sitio;
c) Con desvío de mantenimiento manual,
d) Reemplazo de la batería sin interrumpir el funcionamiento del UPS;
e) Función de búsqueda de registros históricos, eventos hasta 1.000 artículos;
Interfaz amigable
Display LCD grande e indicación del estado del LED; Mucha información de la pantalla del UPS;
Las especificaciones técnicas:
|
Modelo
|
PWMA3310
|
PWMA3315
|
PWMA3320
|
PWMA3330
|
PWMA3340 y sus componentes
|
|
Capacidad/Poder nominal
|
10Kva/10Kw
|
Las emisiones de gases de efecto invernadero
|
20Kva/20Kw
|
30Kva/30Kw
|
40Kva/40Kw
|
|
Entrada de CA
|
Válvulas de tensión
|
Las emisiones de gases de efecto invernadero de los sistemas de energía eléctrica de las instalaciones eléctricas de combustión renovable se calcularán de acuerdo con el método de cálculo de las emisiones de gases de efecto invernadero.
|
|
Conexión de entrada
|
Cables de tres fases y cuatro
|
|
Factor de potencia
|
Por encima de 0.99
|
|
El THDI
|
Menos del 5%
|
|
Rango de tensión
|
La tensión de corriente de corriente será de 150-270Vac (tensión de línea)
|
|
Frecuencia
|
40 a 70 Hz
|
|
El bypass
|
Se aplicará el método de ensayo de las emisiones de gases de efecto invernadero.
|
|
Producción
|
precisión de voltaje
|
± 0,5%
|
|
Dinámico
tensión transitoria
|
Menos del 5% (paso de carga del 0~100%)
|
|
THDU
|
THD menos 3% ((carga lineal ),5% ((carga no lineal)
|
|
Factor de potencia
|
0.9 (retraso)
|
|
Frecuencia
alcance de seguimiento
|
Las señales de radio sonoras de alta frecuencia
|
|
Precisión de la frecuencia
|
± 0,05% (en modo de batería) y ± 3 Hz (en modo de línea)
|
|
Posición de los productos
|
desplazamiento de fase
|
120±0,5° (carga de equilibrio o desequilibrio)
|
|
Frecuencia
velocidad de seguimiento
|
Menos de 1 Hz/s
|
|
Capacidad de sobrecarga
|
105% de operación prolongada
|
|
125%, traslado a bypass después de 10 minutos.
|
|
Por encima del 150%, traslado al bypass después de 1s
|
|
|
El bypass
sobrecarga
|
Por encima del 180%, operación prolongada
|
|
Por encima del 180%, durante 1s
|
|
Tiempo de transferencia
|
0 ms
|
|
El sistema
|
|
Eficiencia del sistema
|
Más del 90%;98% ((ECO) modo
|
|
Muestra
|
Pantalla táctil LCD+LED
|
|
CEM
|
Se aplicará la norma IEC 62040-2.
|
|
Se aplicará la norma IEC 61000-4-2 (ESD)
|
|
Se aplicará la norma IEC 61000-4-3 (RS).
|
|
Se aplicará la norma IEC 6100-4-4 (EFT)
|
|
Se aplicará la norma IEC 6100-4-5 para las emisiones de gases de efecto invernadero
|
|
Ruido (1m)
|
Menos de 60 dB
|
|
Resistencia aislante
|
Más de 2M (500VDC)
|
|
Intensidad de aislamiento
|
(entrada, salida a PE) 2820Vdc, corriente de fuga inferior a 3,5mA, sin flashover en 1min
|
|
Protección contra sobretensiones
|
Cumplir con los requisitos de la clase IEC60664-1, aguantar una oleada de 1,2/50us+8/20us superior a 6KV/3KA
|
|
Clasificación IP
|
Protección IP30
|
|
Configuración de la batería
|
|
Instalación (dc)
|
+192/216/240Vdc, -192/216/240Vdc, -192/216/240Vdc, -192/216/240Vdc, -192/216/240Vdc, -192/216/240Vdc, -192/216/240Vdc, -192/216/240Vdc, -192/216/240Vdc, -192/216/240Vdc, -192/216/240Vdc, -
|
|
Conexión
|
Conexión del cable inferior en la parte delantera
|
|
Cargador
|
El valor de las emisiones de CO2 de los vehículos de las categorías M1 y M2 será el valor de las emisiones de CO2 de los vehículos de las categorías M2 y M3 de las categorías M3 y M4 de las categorías M4 y M4.
|
|
Dimensión
(W × D × H)
|
Modelo de larga duración
|
620×800×1100
|
720 × 900 × 1850
|
|
Batería incorporada.
|
620 × 800 × 700
|
720 × 900 × 1050
|
|
Peso (kg)
|
Modelo de larga duración
|
40
|
60
|
70
|
120
|
130
|
|
Batería incorporada.
|
125
|
145
|
180
|
300
|
340
|
Nota:Todas las especificaciones pueden modificarse sin previo aviso.
