Datos del producto:
Pago y Envío Términos:
|
Gama de ajuste actual: | HLG-80H/100H: el 60%~100%; HLG-120H: el 50%~100% | Gama de ajuste de DC: | voltag e (A de la salida nominal del ±10% solamente) |
---|---|---|---|
Clasifique (LxWxH) (milímetros): | 220x 68x 38,8 | Sobre la protección del voltaje: | oltage de la salida nominal v del 110%~140% |
temporeros de trabajo.: | -40 ~ +70℃ (refiera a “reducir la capacidad normal de la curva”) | Humedad de funcionamiento: | 20 ~ derecho del 95% sin condensación |
Voltaje de Withstand: | I/P-O/P: 3.75KVAC I/P-FG: 2KVAC O/P-FG: 1.5KVAC | Sobre la protección actual: | el 95%~108% lim actual constante iting, auto-recuperación |
Alta luz: | el poder más elevado llevó la fuente de alimentación,LED de alimentación de luz |

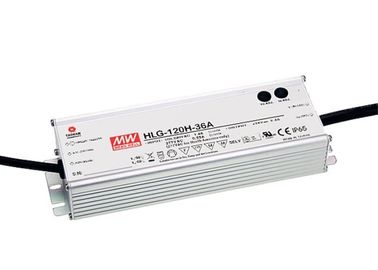

IP67 fuente de alimentación de los conductores LED de la iluminación del poder más elevado LED HLG-120H-36A
Características de la serie de HLG (eficacia alta 80~120W con PFC):
1. La CA universal entró (hasta 305VAC)/gama completa
2. Protecciones: Cortocircuite/sobre corriente/sobre voltaje/sobre temperatura
3. Función incorporada del active PFC
4. Eficacia alta hasta 93,5%
5. Diseño IP67/IP65 para las instalaciones interiores o al aire libre
6. Cable directo ajustable de la salida de la corriente de salida o potenciómetro interno
7. Enfriamiento por la convección del aire libre
8. Conveniente para la ubicación seca, húmeda, y mojada
9. Conveniente para los usos de la iluminación del LED y del alumbrado público
10. Nivel de la inmunidad de la oleada de la reunión 4kV (IEC61000-4-5)
11 LPS de la unidad/del paso de poder de la clase 2 (a excepción de HLG-120H)
12. Modelos múltiples para la opción:
A: IP65 clasificado. El voltaje de salida y el nivel actual constante se pueden ajustar a través del potenciómetro interno
A: IP67 valoró y el accesorio 3 en 1 función de oscurecimiento (1~10VDC, señal de PWM, o la resistencia)
En blanco-Tipo: IP67 clasificado. Cable para la conexión de la entrada-salida
BL-Tipo (opción): para el A de HLG-80H solamente, la seguridad enumerada “UL8750” y IP66 aprobaron, MEDIO del contacto BIEN para los detalles
D-Tipo (opción): IP67 clasificado. Función de oscurecimiento del contador de tiempo, MEDIO del contacto BIEN para los detalles (seguridad pendiente para
100W/120W)
13. Modelos opcionales de CQC disponibles (tipo de HLG-80H/100H/120H-A/Blank)
14. 5 años de garantía
Características de la serie de HLG-120H:
1. Gama entrada/completa de la CA universal (hasta 305VAC)
2. Función incorporada del active PFC
3. Eficacia alta hasta 93,5%
4. Protecciones: Cortocircuito/sobre corriente/sobre voltaje/sobre temperatura
5. Enfriamiento por la convección del aire libre
6. Cable directo ajustable de la salida del punto de OCP o potenciómetro interno
7. Diseño IP67/IP65 para las instalaciones interiores o al aire libre
8. Tres en una función de oscurecimiento (1~10Vdc o señal o resistencia de PWM)
9. Conveniente para la iluminación del LED y los usos móviles de la muestra
10. Conformidad a las normas de seguridad mundiales para encenderse
11 Conveniente para seco/la humedad/las ubicaciones mojadas
12. 5 años de garantía
Fuentes de alimentación de la serie de HLG:
Serie de HLG-40H, serie de HLG-60H, serie de HLG-80H, serie de HLG-100H, serie de HLG-120H, serie de HLG-150H, serie de HLG-185H, serie de HLG-240H, serie de HLG-320H, serie de HLG-600H
Detalles rápidos de la fuente de alimentación de HLG-120H LED:
Serie de HLG-120H | ||||
Modelo no. | Salida | Tol. | R&N | Effi. |
HLG-120H-12 (a) | 12V, 0~10A | el ±2.5% | 150mV | 92,0% |
HLG-120H-15 (a) | 15V, 0~8.0A | el ±2.0% | 150mV | 92,0% |
HLG-120H-20 (a) | 20V, 0~6.0A | el ±1.0% | 150mV | 93,0% |
HLG-120H-24 (a) | 24V, 0~5.0A | el ±1.0% | 150mV | 93,0% |
HLG-120H-30 (a) | 30V, 0~4.0A | el ±1.0% | 200mV | 93,0% |
HLG-120H-36 (a) | 36V, 0~3.4A | el ±1.0% | 200mV | 93,0% |
HLG-120H-42 (a) | 42V, 0~2.9A | el ±1.0% | 200mV | 93,0% |
HLG-120H-48 (a) | 48V, 0~2.5A | el ±1.0% | 200mV | 93,5% |
HLG-120H-54 (a) | 54V, 0~2.3A | el ±1.0% | 200mV | 93,5% |
() = A, B, BL, D o espacio en blanco
Especificaciones de HLG-120H:
Modelo no. | HLG-120H | |
Gama de voltaje de entrada de la CA | 90~305VAC; 127~431VDC | |
Corriente de la avalancha de la CA (máximo) | Arranque en frio, 60A en 230VAC | |
Gama de ajuste de DC | voltaje de la salida nominal del ±10% (A solamente) | |
Gama de ajuste actual | HLG-80H/100H: el 60%~100%; HLG-120H: el 50%~100% | |
Sobre la protección actual | limitación actual constante del 95%~108%, auto-recuperación | |
Sobre la protección del voltaje | voltaje de la salida nominal del 110%~140% | |
Sobre temporeros. protección | Cierre el voltaje de o/p, repotencia encendido para recuperarse | |
Ponga, suba, soporte el tiempo | 500ms, 50ms, 16ms en a carga plena y 230VAC | |
Voltaje de Withstand | I/P-O/P: 3.75kVAC, I/P-FG: 2kVAC, O/P-FG: 1.5kVAC | |
Temperatura de trabajo | -40~+70Celsius (refiera a la salida que reduce la capacidad normal de la curva) | |
Estándares de seguridad | UL8750, TUV EN61347-1, EN61347-2-13, PSE J61347-1, J61347-2-13 aprobado; UL8750 enumerado para HLG-80H-□BL solamente; ENEC EN61347-1, EN61347-2-13 para HLG-120H solamente |
|
Estándares del EMC | EN55015, EN55022 clase B (a excepción de HLG-80H), EN61000-3-2 clase C, EN61000-3-3, EN61000-4-2,3,4,5,6,8,11, EN61547 |
|
Conexión | Entrada | UL clasificada, SJTW 18AWGx3C (los 30cm) |
Salida | A/D/Blank-Type: SJTW 14AWGx2C (los 30cm); A: SJTW 14AWGx2C (los 30cm) +SJTW 18AWGx2C (los 30cm) |
|
Dimensión (LxWxH) (milímetro) | 220x 68x 38,8 |
NOTAS:
1. Todos los parámetros mencionados no especialmente se miden en la entrada 230VAC, la carga clasificada y 25℃ de la temperatura ambiente.
2. La ondulación y el ruido se miden en 20MHz del ancho de banda usando un 12" par-alambre torcido terminado con un condensador paralelo 0.1uf y 47uf.
3. Tolerancia: incluye tolerancia de la disposición, la línea regulación y la regulación de la carga.
4. Refiera por favor a “CONDUCIR MÉTODOS DE MÓDULO del LED”.
5. El reducir la capacidad normal puede ser necesario bajo voltaje de entrada bajo. Compruebe por favor las características estáticas para saber si hay más detalles.
6. Un tipo solamente.
7. La seguridad y el diseño del EMC refieren a EN60598-1, CNS15233, GB7000.1, FCC part18.
8. La longitud del tiempo de disposición se mide en el frío primero comienza. La vuelta CON./DESC. la fuente de alimentación puede llevar al aumento del tiempo de disposición.
9. La fuente de alimentación se considera como componente que sea actuado conjuntamente con el equipo final. Puesto que el funcionamiento del EMC será afectado por la instalación completa, los fabricantes de equipamiento finales deben recuperar el derecho directorio del EMC sobre la instalación completa otra vez.
10. Refiera a la declaración de la garantía.
11. Para satisfacer requisitos de la última regulación del ERP para los accesorios de iluminación, esta fuente de alimentación del LED se puede utilizar solamente detrás de un interruptor conectado fuera permanentemente con las tuberías.
Ficha técnica de la serie de HLG-120H:
