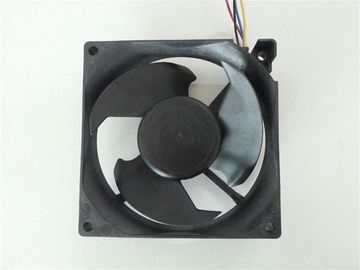

Ventilador axial impermeable sin cepillo de la fan 92m m/12V 24V 48V DC de DC/fan de ventilación industrial de DC 92*92*32m m
Las fans axiales impermeables y a prueba de explosiones de DC 92m m, expectativa de poco ruido y de la larga vida, son ampliamente utilizadas en la tecnología de la información de ordenador, las comunicaciones de la red, así como el equipo de producción industrial, el equipamiento médico, los aparatos electrodomésticos, el etc.
Descripción:
Motor axial impermeable de la C.C. del ●, fan sin cepillo de DC, fan axial de DC, fan del motor de DC, fan barata, fan portátil, fan de la CPU, fan de la caja del ordenador, fan de PWM, ventilador de FG,
● de alta velocidad, velocidad media, de poca velocidad
Capítulo plástico del ● o impeledor de aluminio fundido a troquel del capítulo y del plástico
cuchillas del ● 3
● 12V DC 24V DC o 48V DC
Transporte del rodamiento de bolitas del ● o liso del cojinete o hidráulico
Alambre del terminal o de ventaja del ●
La graduación a prueba de explosiones del ● o elevada impermeable es puede ser satisfecha.
Nota importante:
Corriente clasificada: La corriente clasificada será medida después de 3 minutos de rotación de los continuos en el voltaje clasificado.
Velocidad clasificada: La velocidad clasificada será medida después de 3 minutos de rotación de los continuos en el voltaje clasificado
Voltaje del comienzo: El voltaje que puede comenzar la fan para actuar repentinamente cambiando "ON"
Estándar de la prueba de caída: Caiga una caja de embalaje mínima en una altura de 30 cm para el movimiento descendente libre del perpendicular a la superficie de la placa de madera de 10 cm. Después de prueba, todavía conecte al fan con el poder, el fan en la operación normal.
Especificaciones:
A: ELÉCTRICO
La condición de funcionamiento estándar es 25 el℃, 65%RH ambiente, salvo especificación de lo contrario.
|
|
Artículo
|
Especificación
|
Condición de prueba
|
|
1
|
Voltaje clasificado
|
12V el ±10%
|
Fuente de corriente continua
|
|
2
|

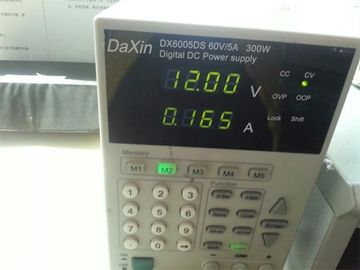

Corriente clasificada
|
0.18Amp el ±10% (típico)
|
Fuente de corriente continua En el voltaje clasificado
|
|
4
|
Poder clasificado
|
2.16W
|
En el voltaje clasificado.
|
|
5
|
Voltaje el comenzar
|
6V (máximo)
|
Fuente de corriente continua
|
|
7
|

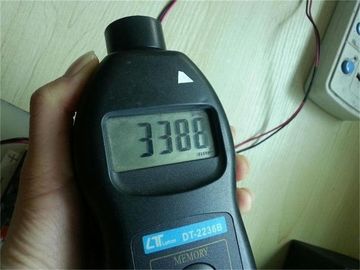

Velocidad
|
3350RPM el ±10%
|
Medido en 5 minutos
después de comenzar debajo de 25±5℃, 65±5%RH ambiente
|
|
8
|
Ruido acústico
|
DB 34
|
Medido a la velocidad típica con un micrófono acústico 1 metro lejos de la toma de la fan en una cámara de la prueba con el nivel del ruido de fondo debajo de 18dB (A)
|
|
9
|
Presión estática
|
0,19 EN H2O
|
Refiera al PUNTO 9 de CARTA de FUNCIONAMIENTO en la circulación de aire cero.
|
|
10
|
Flujo de aire
|
44.0CFM
|
Refiera al PUNTO 9 de CARTA de FUNCIONAMIENTO en la presión estática cero.
|
|
11
|
Dirección de la rotación
|
Contador-en sentido contrario a las agujas del relojdejktw'n
|
Fuente de corriente continua, Vista del impeledor.
|
|
12
|
Grado impermeable
|
IP55
|
|
B. MATERIAL
Impeledor
|
PBT
|
Capítulo
|
PBT
|
Bobina
|
PBT UL94-V0
|
|
Alambre de ventaja
|
+: RD rojo: Amarillo
–: Azul
|
24
UL 1007 AWG26
28
|
| |
|
|
C.MECHANICAL
|
Dimensiones
|
L * W * H =92*92*32MM
|
|
Peso
|
130 gramos
|
|
Gama de temperaturas estándar de funcionamiento
|
-40 ℃ ~ ℃ 70
|
|
Temperatura de almacenamiento estándar
|
-40 ℃ ~ ℃ 70
|
|
Sistema del transporte
|
Rodamiento de bolitas (NMB)
|
VIDA DE D.EXPECTED (MTBF)
En una condición de funcionamiento estándar de -40~10℃, 65%RH ambiente
Rodamiento de bolitas: 80000 horas, funcionamiento continuo debajo de -40~10℃ 65%RH
E. CONFIABILIDAD
|
|
Artículo
|
Especificación
|
Condición de prueba
|
|
1
|
Prueba bloqueada del rotor
|
Ininflamable y libre de daños
|
Rotor cerrado por 72 horas con voltaje clasificado
|
|
2
|
Protección de la prueba del voltaje reverso
|
Sí
|
Invierta con voltaje clasificado
|
|
3
|
Equilibre la prueba
|
El ningún resaltar más allá del círculo en el plazo de 10 segundos
|
La fan corre en un círculo, escalado cerca
radio de la fan más 10m m
|
|
4
|
Prueba de descenso
|
Sigue habiendo todas las características especificadas sin cambiar
|
Descenso D.U.T. (El embalaje estándar) de la máquina de la prueba en los 76cm abajo. Ángulo del individuo uno,
|
|
5
|
Prueba de vibración
|
Sigue habiendo todas las características especificadas sin cambiar
|
Temporeros ambiente.: - ºC 40~10 con voltaje clasificado
Amplitud: 0.4-2.5 milímetros
Aceleración: 14,7 S/m2
Frecuencia: 10HZ-60HZ
Período arrebatador: 1 minuto
10HZ-60HZ: 30 segundos
60HZ-10HZ: 30 segundos
Total: 10 ciclos
|
|
6
|
Ciclo alto-bajo de la temperatura
|
Sigue habiendo todas las características especificadas sin cambiar
|
tarifa de ciénaga de 20 minutos +10ºC (1 hora)
, – ºC 40 (1 hora)
Total: 36 ciclos con voltaje clasificado
|
|
7
|
A baja temperatura. Almacenamiento
|
Sigue habiendo todas las características especificadas sin cambiar
|
Probado bajo condición estándar; después de 500hrs, almacenamiento del ºC -40, sin fuente de alimentación.
|
|
8
|
De alta temperatura. Almacenamiento
|
Sigue habiendo todas las características especificadas sin cambiar
|
Probado bajo condición estándar; después de 500hrs, almacenamiento de 80 ºC, sin fuente de alimentación.
|
|
9
|
Fuerza dieléctrica
|
1mA máximo de la corriente de la salida
|
Entre 500V (CA) para 1 sec
entre la ventaja (+/-) y la vivienda
|

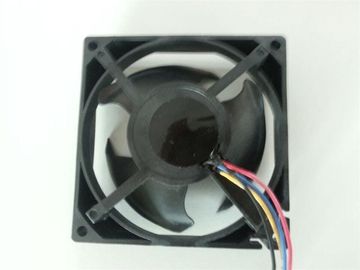

F: DIAGRAMA DE LA ASAMBLEA
NOTA:
1. UL 1007 AWG#26 DEL ALAMBRE DE VENTAJA
ALAMBRE ROJO --------- (+)
ALAMBRE NEGRO --------- (—)
ALAMBRE AZUL --------- (F00)
ALAMBRE AMARILLO --------- (PWM)
2. Longitud del alambre: los 300mm+/-10MM
