Datos del producto:
Pago y Envío Términos:
|
Alta luz: | ca a la fuente de alimentación de CC,fuente de alimentación del convertidor de la C.C. de la CA |
---|

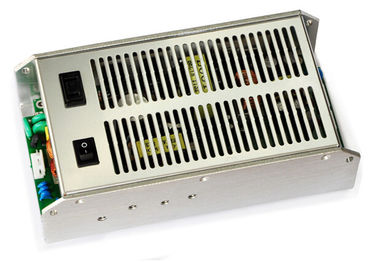

Las fuentes de alimentación de AC-DC 330W hicieron salir 27V/10A, 9V/6A SC330-270D279
Características dominantes
Gama de la entrada: 165~280Vac
Salidas duales: 27V/10A, 9V/6A
Eficacia alta: el 83%
Línea regulación: el ≤±1%
Regulación de la carga: el ≤±3%
Ripple&noise bajo: ≤80mV
Voltaje del aislamiento: 3000Vac
Ningún requisito mínimo de la carga
Protección del cortocircuito
Salida sobre la protección actual
Salida sobre la protección del voltaje
Entrada sobre la protección del voltaje
Entrada bajo cierre del voltaje
Sobre la protección de la temperatura
Natural refresqúese
RoHS obediente
Descripción del producto
Este uso del convertidor de AC-DC avanzó el proceso del poder, el control y tecnologías de envasado para proporcionar la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de un componente maduro del poder. La transferencia de alta frecuencia provee de densidad de poder más elevado eficacia de poco ruido y alta.
Características eléctricas
Características de la entrada
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Voltaje de entrada clasificado |
|
220 |
|
VAC |
|
Gama de voltaje de entrada de la CA |
165 |
|
280 |
VAC |
|
Gama de frecuencia de la entrada de la CA |
45 |
|
55 |
Herzios |
|
Eficacia |
|
83 |
|
% |
Voltaje de entrada clasificado, carga clasificada |
Características de salida
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
Gama del voltaje de salida |
27V |
27,2 |
|
27,9 |
VDC |
|
9V |
9 |
|
9,5 |
VDC |
|
|
Gama de la corriente de salida |
27V |
0 |
|
10 |
A |
|
9V |
0 |
|
6 |
A |
|
|
Ondulación y ruido |
27V |
|
|
80 |
milivoltio |
Entrada clasificada, a carga plena, ancho de banda de 20 megaciclos |
9V |
|
|
80 |
milivoltio |
Entrada clasificada, a carga plena, ancho de banda de 20 megaciclos |
Características de la protección
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|||
La entrada bajo voltaje se cierra hacia fuera |
Umbral de abertura del voltaje |
155 |
|
170 |
VAC |
|
||
Umbral del voltaje de la Vuelta-apagado |
135 |
|
150 |
VAC |
|
|||
Entrada sobre la protección del voltaje |
Proteja el voltaje |
285 |
|
310 |
VAC |
|
||
Voltaje de la recuperación |
270 |
|
280 |
VAC |
|
|||
Salida sobre la protección del voltaje |
27V |
30 |
|
32 |
VDC |
Hipo |
|
|
9V |
11 |
|
12 |
VDC |
Hipo |
|
||
Salida sobre la protección de la carga |
27V |
12 |
|
14 |
A |
Hipo |
|
|
9V |
7 |
|
8 |
A |
Hipo |
|
||
Protección del cortocircuito |
|
|
10 |
mΩ |
Hipo |
|||
Características generales
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
MTBF |
100 |
|
|
KHrs |
Entrada clasificada, a carga plena, 25℃ |
Peso |
|
|
1250 |
g |
|
Características ambientales
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Temperatura de funcionamiento |
-40 |
|
+55 |
℃ |
|
Temperatura de almacenamiento |
-40 |
|
+85 |
℃ |
|
Humedad relativa |
10 |
|
90 |
% |
|
Altitud |
|
|
3000 |
m |
|
Presión atmosférica |
70 |
|
106 |
PA |
|
Características de seguridad
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
Voltaje del aislamiento |
Entrada a la salida |
3000 |
|
|
VAC |
5mA/1min, ninguna formación de arcos y avería |
Entrada a la tierra |
2060 |
|
|
VAC |
||
Salida a la tierra |
500 |
|
|
VAC |
5mA/1min, ninguna formación de arcos y avería |
|
Resistencia del aislamiento |
Entrada a la salida |
2 |
|
|
MΩ |
500Vdc/1min, presión atmosférica normal, humedad del 90% |
Características del EMC
Artículo |
Estándares |
Condiciones |
Notas |
|
CE |
EN55022 |
Clase A |
Pase la prueba del sistema |
|
RE |
EN55022 |
Clase A |
Pase la prueba del sistema |
|
Oleada |
EN61000-4-2 |
Modo diferenciado ±2KV, mode±4KV común |
Criterio B |
|
ESD |
Descarga del aire |
EN61000-4-2 |
±15KV |
Criterio B |
Descarga del contacto |
EN61000-4-2 |
±8KV |
Criterio B |
Notas:
Criterio A: Funcionamiento normal durante y después de la prueba.
Criterio B: La protección o el reset de baja tensión no se permite. La fluctuación temporal del voltaje de salida cesa después de que los disturbios cesen, y de cuál recupera el EUT su funcionamiento normal automáticamente. Durante la prueba del sistema, la fluctuación o el reset del voltaje de salida no se permite también.
Criterio C: La pérdida temporal de salida se permite, pero el hardware no puede ser dañado. El EUT recupera su funcionamiento normal automáticamente o la intervención del operador.
Criterio R: La pérdida de salida que no sea recuperable se permite. El componente protector primario (fusible) puede ser dañado. El EUT recupera su funcionamiento normal después de substituye el componente dañado.
Conformidad de los estándares
Estándares |
Notas |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
IEC 695-2-2 |
Prueba de la llama de la aguja, prueba en el montaje entero, componentes board&plastic UL94V-0 obedientes |
IEC 61000-4-2 |
|
Esquema mecánico
Length×width×heigth: 222×120×68 (milímetro), 8.74×4.72×2.68 (adentro),
Designaciones del conector
CON1
Pin no. |
Nombre |
Función |
1 |
N |
Línea neutral |
2 |
NC |
FALTA DE INFORMACIÓN |
3 |
L |
Línea viva |
4 |
NC |
FALTA DE INFORMACIÓN |
5 |
G |
Tierra |
CON2
Pin no. |
Nombre |
Función |
1 |
+27V |
voltaje de salida del positivo de +27V |
2 |
Tierra |
Voltaje de salida negativo |
3 |
Tierra |
Voltaje de salida negativo |
4 |
Tierra |
Voltaje de salida negativo |
5 |
+27V |
voltaje de salida del positivo de +27V |
CON3
Pin no. |
Nombre |
Función |
1 |
+9V |
voltaje de salida del positivo de +9V |
2 |
+9V |
voltaje de salida del positivo de +9V |
3 |
Tierra |
Voltaje de salida negativo |
4 |
Tierra |
Voltaje de salida negativo |
