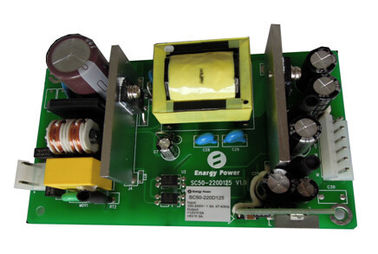

Salida 12V5V SC50-220D125 de las fuentes de alimentación de AC-DC 50W
Características dominantes
Gama de la entrada de la CA: 90~264Vac
Salidas duales: 12V/3.0A, 5V/3.0A
Eficacia alta: el 85%
Línea regulación: el ≤±2%
Regulación de la carga: el ≤±2%
protección del cortocircuito
Salida sobre la protección actual
Salida sobre la protección del voltaje
Natural refresqúese
RoHS obediente
Grado llama-retrasado UL94V-0
Descripción del producto
Este uso del convertidor de AC-DC avanzó el proceso del poder, el control y tecnologías de envasado para proporcionar la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de un componente maduro del poder. La transferencia de alta frecuencia provee de densidad de poder más elevado eficacia de poco ruido y alta.
Características eléctricas
Características de la entrada
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Voltaje de entrada clasificado
|
100
|
220
|
240
|
VAC
|
|
|
Gama de voltaje de entrada de la CA
|
90
|
|
264
|
VAC
|
|
|
Frecuencia clasificada de la entrada de la CA
|
|
50/60
|
|
Herzios
|
|
|
Gama de frecuencia de la entrada de la CA
|
47
|
|
63
|
Herzios
|
|
|
Corriente de entrada máxima
|
|
|
1,5
|
A
|
Voltaje de entrada mínimo, a carga plena
|
|
Corriente de la avalancha de la entrada
|
|
|
60
|
A
|
240Vac, 25℃, primer comienzo
|
|
Eficacia
|
85
|
|
|
%
|
220Vac, a carga plena
|
Características de salida
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Gama del voltaje de salida
|
5V
|
4,90
|
5,00
|
5,10
|
VDC
|
|
|
12V
|
11,76
|
12,00
|
12,24
|
VDC
|
|
|
Gama de la corriente de salida
|
5V
|
0
|
|
3,0
|
A
|
|
|
12V
|
0
|
|
3,0
|
A
|
|
|
Línea regulación
|
|
|
±2
|
%
|
|
|
Regulación de la carga
|
|
|
±2
|
%
|
|
|
Ondulación y ruido
|
5V
|
|
|
100
|
milivoltio
|
Entrada clasificada, a carga plena, ancho de banda de 20 megaciclos
|
|
12V
|
|
|
150
|
milivoltio
|
Entrada clasificada, a carga plena, ancho de banda de 20 megaciclos
|
|
Reacción dinámica
|
Desviación
|
|
|
±5
|
%
|
el 25% al 50% hasta el 25% Iout máximo, el 50% al 75% hasta el 50% Iout máximo, 0.1A/us
|
|
Tiempo de corrección
|
|
|
400
|
nosotros
|
Al nom del dentro 1% Vout.
|
|
Tiempo de subida de abertura
|
|
|
50
|
ms
|
A carga plena, el 10%~90% Vout
|
|
Overshoot del voltaje de salida
|
|
|
±5
|
%
|
|
|
Capacitancia de salida
|
|
|
2200
|
μF
|
|
Características de la protección
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Salida sobre la protección del voltaje
|
13
|
|
16
|
VDC
|
Cierre apagado
|
|
Salida sobre la protección de la carga
|
5,0
|
|
7,0
|
A
|
Hipo
|
|
Protección del cortocircuito
|
|
|
10
|
mΩ
|
Hipo
|
Características generales
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
MTBF
|
250
|
|
|
KHrs
|
Entrada clasificada, a carga plena, 25℃
|
|
Peso
|
|
|
180
|
g
|
|
Características ambientales
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Temperatura de funcionamiento
|
0
|
|
+70
|
℃
|
|
|
Temperatura de almacenamiento
|
-20
|
|
+85
|
℃
|
|
|
Humedad relativa
|
20
|
|
90
|
%RH
|
|
|
Humedad del almacenamiento
|
10
|
|
95
|
%RH
|
|
|
Altitud
|
|
|
3000
|
m
|
|
Características de seguridad
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Voltaje del aislamiento
|
Entrada a la salida
|
4000
|
|
|
VAC
|
10mA/1min, ninguna formación de arcos y avería
|
|
Entrada a la tierra
|
1500
|
|
|
VAC
|
|
Salida a la tierra
|
500
|
|
|
VAC
|
10mA/1min, ninguna formación de arcos y avería
|
|
Resistencia del aislamiento
|
Entrada a la salida
|
10
|
|
|
MΩ
|
500Vdc/1min, presión atmosférica normal, humedad del 90%
|
Características del EMC
|
Artículo
|
Estándares
|
Condiciones
|
Notas
|
|
CE
|
EN55011
IEC60601-1-2
|
Clase B
|
Pase la prueba del sistema
|
|
RE
|
EN55011
IEC60601-1-2
|
Clase B
|
Pase la prueba del sistema
|
|
Armónico
|
EN61000-3-2
|
Requisitos de equipos de la clase A
|
Criterio B
|
|
Fluctuaciones y parpadeo del voltaje
|
EN61000-3-3
|
Requisitos de equipos de la clase A
|
Criterio B
|
|
Oleada
|
EN61000-4-5
|
Modo diferenciado ±1KV, mode±2KV común
|
Criterio B
|
|
INMERSIÓN
|
EN61000-4-11
EN55024
|
Inmersión del voltaje a 0%Ut, 10ms
|
Criterio B, prueba en la fase 0, 90, 180 y 270
|
|
|
|
Inmersión del voltaje a 40%Ut, 20ms
|
|
Inmersión del voltaje a 70%Ut, 50ms
|
|
ESD
|
Descarga del aire
|
EN61000-4-2
|
±8KV
|
Criterio B
|
|
Descarga del contacto
|
EN61000-4-2
|
±4KV
|
Criterio B
|
Notas:
Criterio A: Funcionamiento normal durante y después de la prueba.
Criterio B: La protección o el reset de baja tensión no se permite. La fluctuación temporal del voltaje de salida cesa después de que los disturbios cesen, y de cuál recupera el EUT su funcionamiento normal automáticamente. Durante la prueba del sistema, la fluctuación o el reset del voltaje de salida no se permite también.
Criterio C: La pérdida temporal de salida se permite, pero el hardware no puede ser dañado. El EUT recupera su funcionamiento normal automáticamente o la intervención del operador.
Criterio R: La pérdida de salida que no sea recuperable se permite. El componente protector primario (fusible) puede ser dañado. El EUT recupera su funcionamiento normal después de substituye el componente dañado.
Información física
Esquema mecánico
Length×width×heigth: 127.0×76.0×37.0 (milímetro), 5×2.99×1.46 (adentro),
Designaciones del conector
|
Artículo
|
No.
|
Función
|
|
J1
|
1
|
L entrada
|
|
2
|
NC
|
|
3
|
Entrada de N
|
|
J3
|
1
|
12V vout+
|
|
2
|
5V vout+
|
|
3
|
5V vout+
|
|
4
|
Vout-
|
|
5
|
Vout-
|
|
6
|
NC
|
Notas:
Reducir la capacidad normal de la curva del módulo cuando temperatura ambiente sobre 50℃
