Detalle rápido:
| Lugar del origen |
China (continente) |
Marca |
ZOCEN |
| Modelo |
ZCBIPV-180 |
Materiales |
mono célula solar de 125*125m m |
| Tamaño |
1000X1700m m |
Número de células |
72pcs (6*12) |
| Max. Power |
265W |
Tolerancia positiva |
el +3% |
¿Cuál es BIPV?
Photovoltaics Edificio-Integrado (BIPV) es los sistemas fotovoltaicos que se incorporan a un edificio, bastante que siendo añadido encendido más adelante. Idealmente, BIPV se incorporan en el diseño de un edificio en las etapas de planeamiento tempranas. El arquitecto trabaja con los ingenieros fotovoltaicos y otros expertos para crear un diseño que sea estético satisfecho y eficaz.
Usos de BIPV

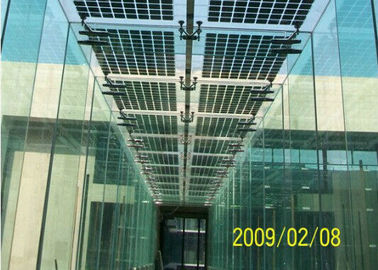

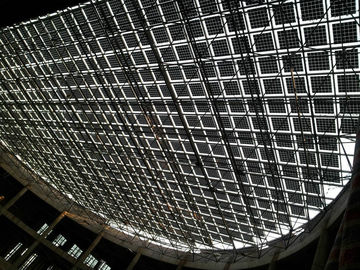

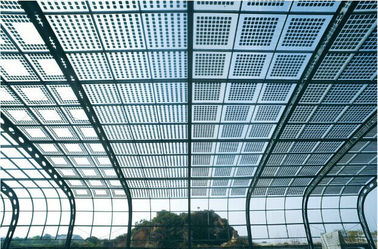

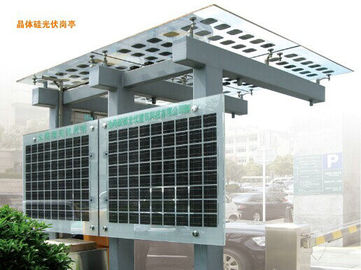

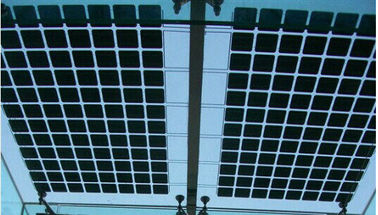

> Tejado, tragaluz, fachada, sombrilla, barandilla, piso
> sistema Punto-fijo, capítulo visible, capítulo Semi-visible, capítulo invisible
> Edificios residenciales, comerciales, públicos
> Nueva y existente construcción
> sistemas para uso general y comerciales de la En-rejilla
Características del panel solar transparente
> el módulo del Vidrio-vidrio se emplea directamente como los materiales del spandrel, revestimiento, tejado que mejora súplica visualmente
> Las células intercaladas de la eficacia alta dan funcionamiento robusto
> La capa intermediaria de calidad superior de EVA asegura la garantía y la seguridad del producto

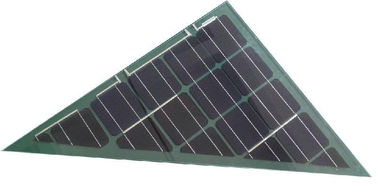

> La especificación Frameless, específica, la transmisión ligera variable y la opción multicolora permiten diseño arquitectónico libremente
Descripción:

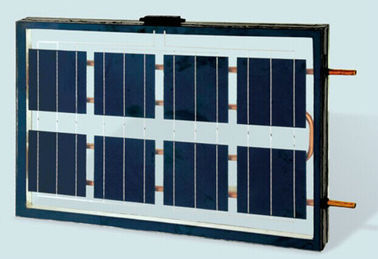

> Nombre de producto: El panel solar del doble transparente del picovoltio/módulo de cristal
> Célula solar: Capa monocristalina, Anti-reflexiva usada para reducir la reflectividad y para aumentar transmitencia.
> Vidrio moderado: Hierro bajo y aumento de cristal de capa Anti-reflexivo la salida de poder y la fuerza mecánica del módulo solar. Carga mecánica ≥2400Pa, transmitencia el ≥91.6%
> EVA: Antienvejecedor, transmitencia el ≥91%, capacidad adhesiva el >85%
> Hoja trasera: el flúor resistente y de doble cara TPT del alto marco, evitar la destrucción y agua, es la reflectividad el ≥87%, ≥ los 40N/cm de la fuerza de peladura.
> Caja de conexiones: IP67 clasificados, 3 puentean los diodos de los + el cable solar 4mm2 90cm
> Tiempo de la vida: 25 años
> Especificación del poder en el 1kW/m 2, 1, 5
> Cable de la salida: conectores multi del contacto
> Resistencia: la bola de acero 277 cae abajo a partir de la altura de la 1m y del viento 60m/s
> Garantía: ejecución 10years; Garantice el poder el 90% de los primeros 12 años; Garantice el poder el 80% en 25years.
> Certificación: CE, TUV, IEC, MCS, CQC, LA CCE, CHUBB, BV, ISO
Características:
> Más de 7 años de experiencia de la encapsulación solar del módulo
> completamente soldadora y endecha-para arriba automática de Alemania
> Compañía de seguros de CHUBB para garantizar la calidad de nuestros productos
> PRUEBA 100% del EL antes y después del laminador
> Capacidad anual: 200mw/year, que es por completo cadena de producción automática, de soldar unicelular a enmarcar son todos realizados por los equipos. Se programa nuestra capacidad total de alcanzar 500mw/year hasta el 2015.
> el módulo solar 31MW se ha utilizado en proyectos rejilla-conectados importantes chinos.
> Poseer 45 patentes y 3 bases de la producción del módulo en diversas ciudades.
> Garantizamos tan que cada pedazo del nuestro panel tiene aspecto perfecto, funcionamiento positivo del poder, y sin problema ocultado calidad.
Características eléctricas
| Poder máximo (Pmax) |
180W |
| Tolerancia del poder |
el ±3% |
| Voltaje del circuito abierto (Voc) |
44,70 |
| Corriente del cortocircuito (ISC) |
5,23 |
| Voltaje máximo del poder (Vmp) |
36,50 |
| Voltaje máximo del poder (Imp) |
4,93 |
| Transparencia |
el 40% |
| Grueso de cristal |
4mm+PVB+cell+PVB+4m m |
| Eficacia del módulo |
18,76% |
| Voltaje de sistema máximo |
1000VDC |
| Tamaño y serie de célula |
156*156m m monocristalino (6 pulgadas) 60pcs (6*10) |
| Diodos de puente |
3pcs 12A |
| Coeficientes de temperatura de Pmax |
-0.44%/℃ |
| Coeficientes de temperatura de Voc |
-0.33%/℃ |
| Coeficientes de temperatura de ISC |
0.055%/℃ |
| Temperatura de funcionamiento NOTC-Nominal de la célula |
45℃ (±2℃) |
| Condición de la STC |
Nivel 1,000W/P㎡ de la irradiación, espectro AM1.5, y temperatura 25℃ de la célula |
Características mecánicas
| Dimensión (milímetros) |
1000*1700*10m m |
| Capítulo |
Aleación de aluminio anodizada negro |
| Construcción |
Frente: Alto transmisiion 3.2m m
Vidrio moderado
Parte posterior: Poliéster negro;
Encapsulant: EVA
|
| Cables de la salida |
CABLE de 4.0m㎡ 12AWG CON los CONECTORES A PRUEBA DE MAL TIEMPO.
Longitudes de cable 900m m
|
| Peso |
45.00KGS |
