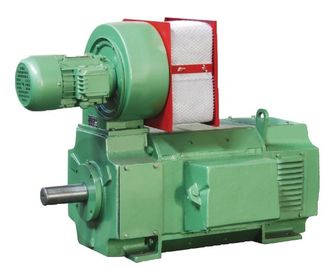

Motor industrial de montaje ligero 1.4KW - 5.5KW de Z4 DC, económico de energía

Motor industrial de montaje ligero 1.4KW - 5.5KW de Z4 DC, económico de energía

Descripción:

El montaje y el tipo total de motor de Z4 DC son cumplen con el estándar IEC72, a menos que la distancia axial entre los agujeros de montaje (dimensión “B ")

Los motores de esta serie tienen estructura del polígono, así que tienen alto espacio eficiente. Su yugo del estator que es fuente de alimentación del rectificador de la laminación y del uso puede soportar la corriente que pulsa y el cambio rápido de la corriente.

Debido a su ubicación exacta del polo magnético, es conveniente cambiar la dirección

Los gracias su tamaño pequeño, a buen funcionamiento, a peso ligero, a eficacia alta y a confiabilidad, nuestros motores de Z4 DC pueden competir con el nivel avanzado internacional.

Ambiente
Gama de temperaturas:	-15~40℃
Humedad ambiente:	90%less que humedad relativa
Altitud:	menos el de 1000m sobre nivel del mar
Condición ambiente:	ningún gas de la causticidad, ningún polvo, contaminación mental no pesada, ninguna llama, ninguna cristalización de la sal
Característica estándar:
Estándar		IEC34-1/DIN57530
Fase		Trifásico
Tamaño de marco		H100
Proteja la característica		Totalmente incluido
Gama de la salida		1.4~5.5KW
Voltaje		160V, 440V o a petición
Velocidad clasificada		3000,2000,4000 r/min
Frecuencia		50HZ
Clase de la protección		IP21S
Aislamiento		F/B
Montaje		IMB3 /IMB35 o en su petición
Enfriamiento		IC06, IC17, IC37
Deber		S1
La termometría		Opcional
Certificación		CCC, CE, ISO9001
Los motores especiales se pueden diseñar según los requisitos de clientes

Significado del tipo código

Requisito para el volumen del aire de enfriamiento, la presión de aire y el poder del motor de fan

Tamaño de marco	Volumen de aire	Presión estática	Salida del motor
	m3/h	PA	Kilovatio
Z4-100	160	200	0,04

Los motores de fan son todos trifásicos, dos el polo, 380V

Especificación técnica:

Los datos abajo son incluyen pérdida de la excitación, excepto pérdida del ventilador

Tipo del motor	Poder clasificado	Velocidad clasificada			Velocidad magnética	Brazo. Curr.	Poder de la excitación	resistencia del circuito de la armadura	Inductancia del circuito de la armadura	Inductancia del campo	Inductancia externa	Eficacia	Momento de inercia	Peso
	PN	160V	400V	440V	N-F	En	PF	R	LA	LF	LR	η	GD2
	Kilovatio	r/min			r/min	A	W	Ω (20℃)	Mh	H	Mh	%	Kgm2	kilogramo
Z4-100-1	2,2	1490			3000	17,9	315	1,19	11,2	22	15	67,8	0,044	72
	1,5	955			2000	13,3		2,17	21,4	13		58,5
	4		2630		4000	12		2,82	26	18		78,9
	4			2960	4000	10,7						80,1
	2		1310		3000	6,6		9,12	86			68,4
	2,2			1480	3000	6,5						70,6
	1,4		860		2000	5,1		16,76	163			60,3
	1,5			990	2000	4,77						63,2

Montaje y dimensiones totales (milímetros)

Tipo del montaje: IMB3/IM1001

Tamaño de marco	Dimensiones de montaje (milímetros)													Dimensiones totales (milímetro)
	A	B	C	D	E	F	GA	DA	EA	FA	CROMATOGRAFÍA GASEOSA	H	K	AB	CA	ANUNCIO	HD	h1	L	L1
Z4-100-1	160	318	63	24	50	8	27	24	50	8	27	100	12	197	234	179	398	10	500	580
Z4-100-2		358																	540	620

Tipo del montaje: IMB35 /IM2001

Tamaño de marco	Dimensiones de montaje (milímetro)																	Dimensiones totales (milímetro)
	A	B	C	D	E	F	GA	DA	EA	FA	CROMATOGRAFÍA GASEOSA	H	K	M	N	S	T	P	AB	CA	ANUNCIO	HD	L	L1
Z4-100-1	160	318	63	24	50	8	27	24	50	8	27	100	12	215	180	4-¢15	4	250	197	234	179	398	500	580
Z4-100-2		358														4-¢15							540	620

Poder de la fuente:

1, la fuente de alimentación de los circuitos de la armadura y de campo puede ser de fuente de alimentación estática del rectificador o de generador de DC.

2, bajo esfuerzo de torsión constante, voltaje de la armadura de la disminución para ajustar velocidad; Bajo potencia constante, disminuya el voltaje de la excitación para ajustar velocidad.

3, excitación separada es el tipo básico de la excitación. El voltaje nominal is180V de la excitación, otros voltajes es también aceptable en su petición.

Usos:

Los motores de Z4 DC son nuestro último producto. Son ampliamente utilizados como fuente de la impulsión para la diversa maquinaria, tal como industria metalúrgica, máquina para corte de metales, papel, impresión, materia textil, teñiendo, cemento, maquinaria plástica de la protuberancia y así sucesivamente.

Ventaja competitiva:

Los motores de HD casi provienen China con la historia de la fabricación 20years, que es una marca famosa del motor en China. Confiando en la innovación continua, los motores de HD se convierten en uno del mejor en la producción baja del motor del votage con su funcionamiento perfecto, calidad confiable, eficacia alta y reserva de la energía.

El material de aislamiento de alta calidad combina el sistema perfecto del aislamiento.

La cartilla perfecta se asegura que los motores con buen aspecto y los motores sean durables.

1. Céntrese en la fabricación de motores de la baja tensión;

2. Servicios de atención al cliente eficientes

3. Motores modificados para requisitos particulares.
