Las series 3 modulares de la hora organizan UPS en línea 10-640kva UPS electrónico

Las series 3 modulares de la hora organizan UPS en línea 10-640kva UPS electrónico

Introducción:

El multisistema de la serie de la hora, UPS modular verde ahorro de energía se fija en el uso tecnológico más avanzado de hoy de los resultados, con la tecnología punta más avanzada, concepto innovador de desarrollo enfocado excelencia de la potencia mundial, para promover progreso tecnológico en el campo del poder de UPS y el nacimiento de productos de gama alta, los productos modulares de la serie de UPS en el mercado interior es usos en grandes cantidades, así como todos en todo el mundo.

Características:

Operación conveniente

Usando la tecnología más avanzada de la industria: Amontonamiento modular, caliente-intercambiable, multisistema, paralelo distribuido de la lógica, operación de la pantalla táctil.

Cada estante y los módulos de la capa están instalados independientemente, la solución más eficaz para ampliar y para actualizar el producto, pero también para el producto el manufacturability y el mantenimiento proporciona, lo más rápidamente posible, del modo más confiable, y la mayoría más seguro más fácil del uso para alcanzar el mejor preformance del coste;

• * Control de DSP y diseño modular
• * Paralelo y redundante
• * Tecnología de la conversión doble
• * Tecnología avanzada de PFC
• * Salida verdadera de la onda sinusoidal
• * Gestión inteligente de la batería
• * Configurable como 3/3, 3/1, 1/1, 1/3 sistema
• * Intercambiable caliente
• * Eficacia alta para los ahorros del poder
• * Transforme menos
• Capa de Confirmal para todos los tableros del PWB

•

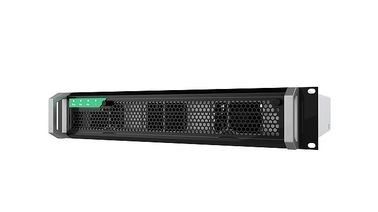

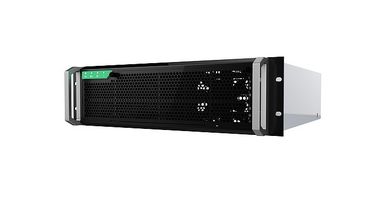

  ESPECIFICACIÓN TÉCNICA DEL MÓDULO DE UPS





  Modelo	HR10	HR25	HR40
  Capacidad	10 KVA	25 KVA	40 KVA
  Modo de la entrada-salida	3/3, trifásico + N + E
  Entrada PF	≥0.99
  THDI (%)	el ≤3%
  Capacidad de la sobrecarga	125%, 10mins
  Poder de carga	2.5KW	6KW	10KW
  Dimensión (H×W×D) milímetro	89×482×465	133×482×465	176×482×700
  Peso (kilogramos)	16	20	35

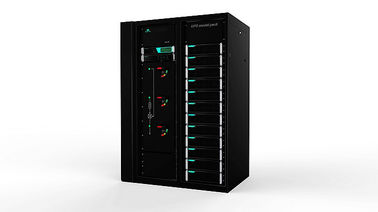

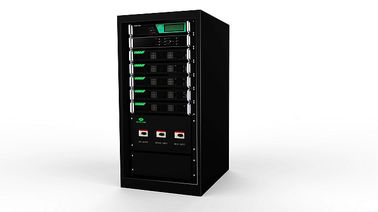

  ESPECIFICACIÓN TÉCNICA DEL SISTEMA DE UPS

  Modelo de sistema

  HRS-50/10

  HRS-100/10

  HRS-200/25

  HRS-300/25

  Horas -400/40

  HRS-640/40

  Poder máximo

  50 KVA

  100 KVA

  200 KVA

  300 KVA

  400 KVA

  640 KVA

  Modelo del módulo de UPS

  HR10

  HR25

  HR40

  Entrada de las tuberías

  Modo de entrada

  +N trifásico +E, 1 fase +N +E

  Voltaje de entrada

  el 380V/220V±20%, los 400V/230V±20%, los 415V/240V±20%

  Frecuencia de la entrada

  el 50Hz±10%, el 60Hz±10%

  Poder despertar-en (Sec.)

  60sec

  THDI (%)

  los <3%

  Entrada PF

  ≥0.99

  Entrada de puente

  Voltaje de entrada

  el 380V/220V±20%, 400V/230 El V±20%, el 415V/240V±20%

  Frecuencia de la entrada

  50 herzios, 60 herzios

  Gama de frecuencia sincrónica

  50 Hz±4%, 60 Hz±4%

  Entrada CC

  Voltaje de entrada clasificado

  ±384VDC

  Tolerancia del voltaje de entrada

  ±345V~±440V DC

  Carga de batería

  Corriente de carga limitada

  sí

  Capacidad de carga

  10 horas (2 horas sostienen)

  Estabilidad de la tensión de carga

  el ±1%

  Salida de la CA

  Factor de poder de UPS

  0,8

  Voltaje de salida

  380V/220V CA, 400V/230V CA, CA 415V/240V

  Frecuencia de la salida

  el ±4%; el ±0.2% (fuente de batería)

  Estabilidad del voltaje de salida

  el ±1%

  Voltaje de salida que recupera tiempo

  <20ms (cambio de la carga el 0~100%)

  Capacidad de la sobrecarga

  Actúe 10mins con la carga del 125%

  Transferencia de las tuberías a la fuente de batería

  0ms

  Transferencia de puente a la fuente del inversor

  <1ms>

  Factor máximo

  3:1

  Distorsión de forma de onda

  el ≤1% (carga linear), el ≤3% (carga no lineal)

  Eficacia total

  EL ≥95% (AC~AC), EL ≥98% (DC~AC)

  Precisión de la parte de la carga

  el ≤5%

  Ambiente de la operación

  Temperatura ambiente

  -25℃~60℃

  Temperatura de funcionamiento

  -5℃~40℃

  Altitud máxima de la operación

  ≤1500m

  Humedad relativa

  no-cadencia del ≤95%

  Grado de la protección

  IP30

  Enfriamiento

  Refrigeración por aire

  Estándares de seguridad aplicables

  EN62040-1-1: 2003 IEC60950-1: 2001

  Compatibilidad electromágnetica

  EN62040-2: 2006

  Ruido acústico

  ≤55DB

  Otros

  Gabinete

  Estándar gabinete de 19 pulgadas

  Supervise el sistema de gestión

  UPSupervisor

  Interfaz

  RS232, RS485/422 y contacto de 8 intentos, TCP/IP, SNMP

  Exhibición

  Pantalla del tacto LCD/LED

  Peso (kilogramos)

  150

  200

  240

  470

  500

  700
