Datos del producto:
Pago y Envío Términos:
|
De tensión de entrada: | CA 3PH 380V (- el 15%) ~ 440V (los +10%) | Frecuencia de la entrada: | 47~63Hz |
---|---|---|---|
Tensión de salida: | voltaje de entrada 0~ | Frecuencia de salida: | 0~400Hz |
Modo de control: | SVPWM, control de vector sensorless | Exactitud de control de la velocidad: | ± 0,2% (control de vector sensorless) |
Capacidad de la sobrecarga: | 150% de la corriente clasificada: 1 minuto; 180% de la corriente clasificada: 10 segundos; 200% de l | ||
Alta luz: | inversor de la bomba de agua,inversor de la fuente de alimentación |

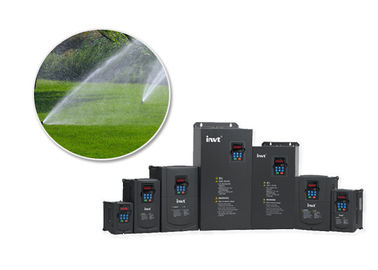

Las series Goodrive200 bombean el inversor INVT, control del inversor 3PH SVPWM de la CA
Descripción
El inversor de la bomba de Goodrive200 INVT adopta la plataforma del sistema de control de DSP y utiliza tecnología vectorizada del control de V/F. Compatible con muchos tipos de métodos de la protección. Se puede utilizar con los motores asincrónicos, el abastecimiento de funcionamiento de conducción excelente. El diseño del tubo del aire del producto, la configuración de hardware, y las capacidades todas del software mejoran grandemente la utilidad del cliente y la disponibilidad ambiental.
Especificaciones
Función |
Especificación |
|
Entrada |
Gama de voltaje de entrada |
CA 3PH 380V (- el 15%) ~440V (los +10%) |
Gama de frecuencia de la entrada |
gama permitida 50Hz/60Hz: 47~63Hz |
|
Salida |
Gama del voltaje de salida |
voltaje de entrada 0~ |
Gama de frecuencia de la salida |
0~400Hz; |
|
Característica del control técnico |
Modo de control |
SVPWM |
Tipo del motor |
Motor asincrónico |
|
Velocidad-ajuste del ratio |
Motor asincrónico: 1:100 |
|
Comenzar el esfuerzo de torsión |
Motor asincrónico: el 0.5Hz/150% |
|
Capacidad de la sobrecarga |
Tipo de G: 150% de la corriente clasificada: 1 minuto; Tipo de P: 120% de la corriente clasificada: 60 segundos |
|
Característica corriente del control
|
Ajuste de la frecuencia |
Ajuste de Digitaces, ajuste análogo, ajuste de la frecuencia del pulso, ajuste corriente de la velocidad de varias fases, ajuste simple del PLC, ajuste del PID, ajuste de la comunicación de MODBUS Realice el desplazamiento entre la combinación del sistema y fije el canal. |
Ajuste auto del voltaje del voltaje |
Guarde un voltaje estable automáticamente cuando fluctúa el voltaje de rejilla |
|
Critique la protección |
Proporcione sobre 30 funciones de la protección de la falta: sobreintensidad de corriente, sobretensión, undervoltage, recalentamiento, fracaso y sobrecarga de la fase, etc, |
|
Seguimiento de la velocidad |
Recomience el motor giratorio suavemente |
|
Interfaz periférico
|
Terminal entrada análoga resolución |
≤10mV |
Interruptor terminal resolución de la entrada |
≤ 2ms |
|
Entrada análoga |
canal 2 (AI1, AI2) 0~10V/0~20mA y 1 canal (AI3) - 10~10V |
|
Salida analógica |
2 canales (AO1, AO2) 0~20mA |
|
Entrada de Digitaces |
8 entradas comunes de los canales, la frecuencia máxima: 1kHz, 1 entrada de alta velocidad del canal, la frecuencia máxima: 50kHz |
|
Salida de Digitaces |
1 salida de pulso de alta velocidad del canal, la frecuencia máxima: 50kHz; 1 salida de colector abierto del terminal del canal Y |
|
Salida de la retransmisión |
2 salidas programables de la retransmisión de los canales RO1A NINGÚN, RO1B NC, terminal del campo común de RO1C RO2A NINGÚN, RO2B NC, terminal del campo común de RO2C Capacidad del contactor: 3A/AC250V, 1A/DC30V |
|
Otros |
Método aumentable |
Pared, reborde y piso aumentables |
Temperatura del ambiente corriente |
-10~50°C, reducen la capacidad normal de above40°C |
|
Protector |
IP20 |
|
Enfriamiento |
Refrigeración por aire |
|
Unidad de freno |
Accesorio que frena para debajo de 30G/37P (30G/37P incluyendo), unidad de frenado externa para otras |
|
Resistor de frenado |
Opcional |
|
Filtro del EMC |
Filtro incorporado C3: cumpla el requisito del grado de IEC61800-3 C3 Filtro externo: cumpla el requisito del grado de IEC61800-3 C2 |
Características
1, aplicaciones del producto que clavan diseño de la estructura. Filtro incorporado C3 (estándar). El funcionamiento del EMC es aún más excepcional, aumenta su confiabilidad para cumplir el requisito de la adaptabilidad electromágnetica del ambiente.
2, producto pueden alcanzar un motor más exacto autoturning y proporcionar funcionamiento excelente de la impulsión del motor.
3, el diseño de producto sigue estrictamente estándares nacionales del IEC y ha pasado la prueba de la certificación del CE de la autoridad internacional TÜV SÜD.
4,1.5 – unidad de freno incorporada del inversor 30KW. El telclado numérico estándar de la serie entera apoya la función de la copia de los parámetros.
El tablero terminal de Plugable hace conveniente para el reemplazo y el mantenimiento para los usuarios.
5, estructura del libro con diseño independiente del aeroducto. Apoya el montaje en la pared, montaje del reborde, montaje del piso, proporcionando al cliente una instalación más confiable y más económica.
6, autobús de DC de las asistencias técnicas y fuente de alimentación comunes de la entrada CC de las ayudas. Pueden proporcionar DC el frenado, el frenado dinámico, y los métodos de frenado del flujo. E incluye muchas funciones tales como un abastecimiento de agua simple y una parada no- instantánea del apagón.
Usos
