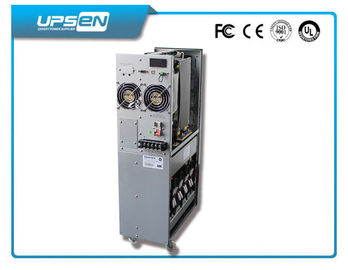

Sistemas elegantes 10Kva de UPS con el diseño compacto para la integración débil de Eystem de la electricidad
Uso
Impresora de la foto, servidores, centro de datos, dispositivos críticos de la red, equipo electrónico sensible, telecomunicaciones, sistema de automatización de edificio BAS, integración de sistema débil de la electricidad
Características dominantes

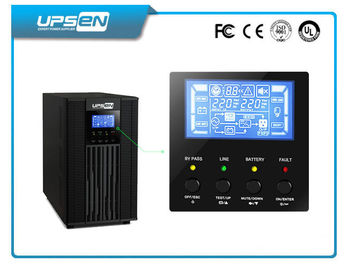

1: Exhibición grande de Digitaces LCD para mostrar todo el UPS que trabaja la situación
2: Modo de ECO disponible ajustar a través del panel LCD
3: Tecnología pura de la conversión del doble de la onda sinusoidal
4. Amplia gama del voltaje de entrada
UPS puede ofrecer voltaje de servicio normal y estable bajo su gama de voltaje de entrada. Cuando el voltaje de entrada está fuera de su gama que la máquina cambiará al modo de la batería automáticamente para guardar el de potencia de salida para proteger el equipo, tal como ordenadores, se asegura que él no será dañada por el alto excesivo o sobre la baja tensión, los usuarios pueden continuar la operación del equipo durante algún tiempo o ahorrar los datos en los ordenadores mientras que la red del poder es anormal.
5. Amplia gama de AVR (regulación de voltaje automática)
En la gama de voltaje de la entrada del producto y bajo 3 pasos de la función inteligente del AVR, puede proporcionar un voltaje de salida estable.
6. Detección automática del uno mismo cuando UPS encendido (LED).
Antes de UPS encendido, el rojo, amarillo, LED azul encenderá para arriba dos veces por vueltas del ciclo, después del interruptor de UPS de la detección del uno mismo al modo de la CA/al modo de la batería o al modo de trabajo.
7. Función del silencio
En el “modo de la batería”, presione pronto el interruptor para apagar el zumbador. Pero la batería está a punto de correr hacia fuera o la carga es demasiado pesada, el sonido del zumbador no puede ser silenciada.
8. Protección contra sobrecarga
En el modo de la batería, el voltaje de salida rechaza correspondientemente cuando es sobrecarga, después de que la capacidad de la carga sea más baja que el voltaje de salida del poder clasificado entonces de nuevo a valor clasificado, él se asegura que UPS no cerrará por la sobrecarga precipitada que causó por la sobretensión durante el ordenador está trabajando y se añade el otro equipo.
9. Protección del cortocircuito
Cuando la mis-operación causó el cortocircuito de la carga o el cortocircuito de la causa del fracaso de ordenador (tal como avería del tubo del poder del interruptor), UPS quiere cierre automáticamente para la protección.
10. El interruptor de poca intensidad
Este UPS adopta el interruptor de poca intensidad para ampliar la vida de servicio que es más larga que la batería convencional y el interruptor de gran intensidad en trayectoria de la corriente de la CA.
11 Carga automática
Hay el modo de carga dos, cargando tiempo es más rápido que modo de carga ordinario, una eficacia más alta, y grandemente prolongar la vida de servicio de la batería.
12. Con una salida de puente
Puente independiente hizo salir el zócalo para las impresoras o los analizadores externos de los periférico de ordenador, con la protección contra sobrecargas de la carga.
Especificación técnica
| Especificación técnica |
|
|
| ESPECIFICACIÓN EN LÍNEA VERDE de la ESTRELLA 6K/10K UPS |
| MODELO |
G6K (l) |
G10K (l) |
| FASE |
1 en/1 de la fase elimina |
| CAPACIDAD |
6000 W VA/4800 |
10000 W VA/8000 |
| ENTRADA |
| Voltaje nominal |
208/220/230/240VAC |
| Gama del voltaje |
Línea pérdida baja |
110 VAC de ± el 3% en la carga del 50%
176 VAC de ± el 3% en la carga del 100% |
| Línea baja reaparición |
120 VAC de ± el 3% en la carga del 50%
186 VAC de ± el 3% en la carga del 100% |
| Alta línea pérdida |
300 VAC de ± el 3% |
| Alta línea reaparición |
290 VAC de ± el 3% |
| Gama de frecuencia |
|
46 herzios ~ 54 herzios o 56 herzios ~ 64 herzios |
| Factor de poder |
carga del ≧ 0,99 @ el 100% |
| SALIDA |
| Voltaje nominal |
208/220/230/240VAC |
| CA Voltage Regulation |
± el 1% |
| Gama de frecuencia (gama sincronizada) |
46 herzios ~ 54 herzios o 56 herzios ~ 64 herzios |
| Gama de frecuencia (batería. Modo) |
± de 50 herzios ± de 0,1 herzios o de 60 herzios 0,1 herzios |
| Ratio actual de la cresta |
3:1 (máximo) |
| Distorsión armónica |
≦ el 3% THD (carga linear)
≦ el 6% THD (carga no lineal) |
| Tiempo de transferencia |
Puente al inversor (línea modo) |
Cero |
| Inversor a puentear (línea modo) |
Cero |
| Forma de onda (batería. Modo) |
Sinewave puro |
| EFICACIA |
| Línea modo |
el 89% |
el 90% |
| Modo de la batería |
el 88% |
el 89% |
| BATERÍA |
| Modelo estándar |
Tipo de la batería |
12 V/7 AH |
12 V/9 AH |
| Números |
16 |
16 |
| Tiempo típico de la recarga |
9 horas se recuperan hasta la capacidad del 90% |
| Corriente de carga |
Defecto: 1,0 Un ± el 10%, máximo: 2.0A ± el 10% |
Defecto: 1,0 Un ± el 10%, máximo: 2.0A ± el 10% |
| Tensión de carga del flotador |
218,4 VDC de ± el 1% |
| Modelo a largo plazo |
Tipo de la batería |
Dependiendo de usos |
| Números |
16-20 ** (ajustable) |
| Corriente de carga |
Defecto: 4,0 Un ± el 10%, máximo: 6.0A ± el 10% |
Defecto: 4,0 Un ± el 10%, máximo: 6.0A ± el 10% |
| Tensión de carga del flotador |
273 VDC de ± el 1% (basado en 20 baterías de las PC) |
| INDICADORES |
| Panel LCD |
Situación de UPS, nivel de la carga, nivel de la batería, voltaje de la entrada-salida, contador de tiempo de la descarga, y condiciones de falta |
| ALARMA |
| Modo de la batería |
Sonar cada 4 segundos |
| Sobrecarga |
Sonar dos veces cada segundo |
| Falta |
Continuamente sonando |
| FÍSICO |
| Modelo estándar |
Dimensión, D X W x H (milímetro) |
369 x 190 x 688 |
442 x 190 x 688 |
| Peso neto (kilogramos) |
60 |
75 |
| Modelo a largo plazo |
Dimensión, D X W x H (milímetro) |
369 x 190 x 318 |
442 x 190 x 318 |
| Peso neto (kilogramos) |
21 |
23 |
| AMBIENTE |
| Humedad de la operación |
0 derecho @ 0 del 95% - 40°C (sin condensación) |
| Nivel de ruidos |
Menos que 55dBA @ 1 metro |
Menos que 58dBA @ 1 metro |
| GESTIÓN |
| Smart RS-232/USB |
Ayudas Windows® 2000/2003/XP/Vista/2008, Windows® 7/8, Linux, Unix, y MAC |
| SNMP opcional |
Gestión del poder del encargado y del web browser del SNMP |
| |
|
|
|
| capacidad del *Derate hasta el 60% de capacidad en modo de CVCF y hasta el 90% cuando el voltaje de salida se ajusta a 208VAC. |
| el *If que UPS está instalado o que utilizado en un lugar sobre donde está la altitud que el 1000m, el de potencia de salida debe ser reducido la capacidad normal |
| el un por ciento por el 100m. |
|
|
| las especificaciones del *Product están conforme a cambio sin previo aviso |
|
* El modelo a largo plazo está solamente disponible en los sistemas 200/208/220/230/240VAC.
