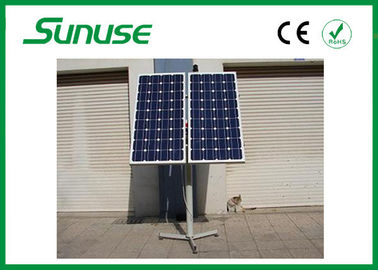

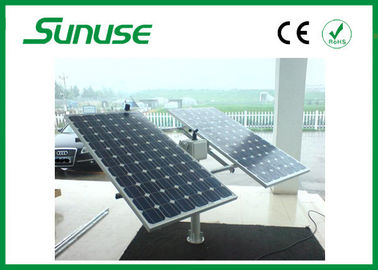

El sistema de seguimiento hecho en casa del panel solar de la eficacia alta para el G/M basó el sistema de la agricultura

El sistema de seguimiento hecho en casa del panel solar de la eficacia alta para el G/M basó el sistema de la agricultura

Detalle rápido:

Uso: Lámpara del hogar o de calle
Voltaje de salida (v): DC12V - DC24V
Poder de la carga (w) LED: 30 W-120W
Energía solar (w): 100W -400W
Tiempo de trabajo (h): 6~8 horas

Especificaciones:

1. Modo del seguimiento automático: Automático biaxial
2. Peso del sistema entero (excepto solar): 18kg
3. Del ángulo vertical (ángulo de la elevación) 0° ~ +90°
4. Gama horizontal del ángulo (acimut): 0~355°
5. Principio: Activo
6. Precisión: ± 1°
7. Volumen anual de la producción de energía media: el ≥45%
8. Consumo de energía media del sistema W: 0,5
9. Protección: Viento, protección automática

Parámetros técnicos:

Modelo/ Especificaciones	RY-SL-B
Modo del seguimiento automático	Automático biaxial
Tipo de la célula solar	Dimensiones de la referencia: poder de 1160m m x676mm x35mm: 80Wp*6pcs
Trabajos del sistema del viento (m/s)	28,4
El peso del sistema entero (excepto la célula solar) (kilogramo)	20
Gama del ángulo vertical (ángulo de la elevación)	0-90°
Gama horizontal del ángulo (acimut)	0~355°
Seguimiento de principio	Activo
Seguimiento de la precisión	0.5°
El volumen anual de la producción de energía media	el ≥45%
El consumo de energía media del sistema (w)	≤0.5
Protección	Viento, protección automática (puede añadir)
Función de sistema	El seguimiento automático, reset automático, protección automática, verifica, control manual, (de adquisición de datos: Las horas totales de Ana de la recarga y de la descarga, pueden añadir)

El sistema de seguimiento solar es un dispositivo para orientar un panel solar o concentrar un reflector o una lente solar hacia el sol. Los concentradores, especialmente en usos de la célula solar, requieren un alto nivel de exactitud asegurarse de que la luz del sol concentrada esté dirigida exacto al dispositivo accionado. El seguimiento exacto del sol se alcanza a través de sistemas con el seguimiento solo o dual del eje.

Porqué sistemas de seguimiento solares:

El calentamiento del planeta ha aumentado la demanda y la petición para la energía verde producida en fuentes renovables tales como energía solar. Por lo tanto, el seguimiento solar se está aplicando cada vez más como poder sostenible que genera la solución.

Composición del sistema:

Sistema de seguimiento multiaxial del sol de RY-SL-B por los sensores solares, el regulador y los actuadores de la transmisión tres porciones.

1, sensor solar

En señal eficaz las condiciones de iluminación enteras para la medida de la alta exactitud, y de la sol de la sol del acimut en señal eléctrica, envían el seguimiento del regulador.

2, regulador

El seguimiento del regulador recibe el sol después de la señal que sigue los sensores, conduciendo la operación de los actuadores de la transmisión, y hace los paneles solares es perpendicular a los rayos del sol.

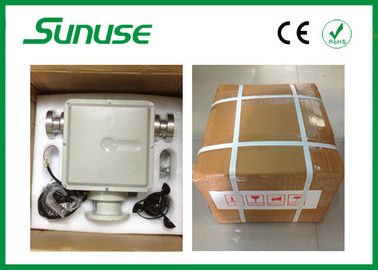

3, actuadores de la transmisión:

Adopte el diseño mecánico único de la estructura, realizando los 360 ° horizontal, ángulo de echada de 180 ° puede ajustar fijo, el más grande después de que el viento podría alcanzar 10 niveles

Indicadores técnicos:

Seguimiento de modo: seguimiento automático multiaxial

Seguimiento de la precisión: 1 °

Ángulo rotatorio llano: ° 360

Ángulo de echada: ° 180

Amor propio del mecanismo de la transmisión: 8Kg (excepto stents y los paneles)

Máximo portador: 100 kilogramos (puede embalar 120W después de los paneles)

Viaje en automóvili las fuentes de alimentación: DC 12V

Fuentes de alimentación del regulador: DC 12V

Consumo de energía anual medio del sistema: 0.5W

Viento llano: 10 niveles

Sistemas de seguimiento duales del eje:

El seguimiento dual del eje se utiliza típicamente para orientar un espejo y para reorientar luz del sol a lo largo de un eje fijo hacia un receptor inmóvil. Pero el sistema puede también ganar la producción adicional en sus células del picovoltio. Podemos proveer de usted los actuadores de la calidad que mueven los estos paneles en eje dual.

Solos sistemas de seguimiento del eje:

Los paneles solares con los solos sistemas de seguimiento del eje. Los paneles pueden cambiar el eje del centro. Podemos proporcionar los actuadores que inclinan los paneles.

Alcance de uso:

Iluminación al aire libre: lámparas de calle solares, carretera LED, caja al aire libre de la medios publicidad, semáforos cruzados de la carretera, sistema de abastecimiento móvil del poder de la estación base de las telecomunicaciones.

Sistema civil: pequeños sistemas eléctricos del hogar, nómadas poder de vida, puestos fronterizos/caja de control.
