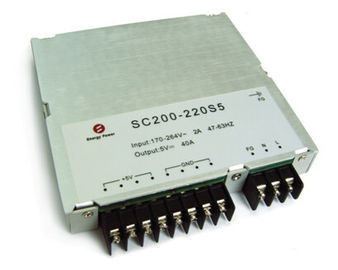

Salida 5V SC200-220S5 de las fuentes de alimentación de AC-DC 200W
Características dominantes
Gama de la entrada de la CA: 170~264Vac
Solas salidas: 5V/40A
Eficacia alta: el 89%
Línea regulación: el ≤±1%
Regulación de la carga: el ≤±1%
Ripple&noise bajo: ≤200mV
protección del cortocircuito
Salida sobre la protección actual
Protección corta de la salida
Sobre la protección de la temperatura
Natural refresqúese
RoHS obediente
Grado llama-retrasado UL94V-0
Descripción del producto
Este uso del convertidor de AC-DC avanzó el proceso del poder, el control y tecnologías de envasado para proporcionar la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de un componente maduro del poder. La transferencia de alta frecuencia provee de densidad de poder más elevado eficacia de poco ruido y alta.
Características de la entrada
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Voltaje de entrada clasificado
|
|
220
|
|
VAC
|
|
|
Gama de voltaje de entrada de la CA
|
170
|
|
264
|
VAC
|
|
|
Frecuencia clasificada de la entrada de la CA
|
|
50/60
|
|
Herzios
|
|
|
Gama de frecuencia de la entrada de la CA
|
47
|
|
63
|
Herzios
|
|
|
Corriente de entrada máxima
|
|
|
2
|
A
|
Voltaje de entrada mínimo, a carga plena
|
|
Eficacia
|
Entrada de la CA
|
86
|
89
|
|
%
|
Voltaje de entrada clasificado, cuadro 1 de carga clasificada
|
| |
|
|
|
|
|
|
Características de salida
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
|
Gama del voltaje de salida
|
5V
|
4,95
|
5
|
5,05
|
VDC
|
|
|
|
Gama de la corriente de salida
|
5V
|
0
|
|
40
|
A
|
|
|
|
Línea regulación
|
|
|
±1
|
%
|
|
|
Regulación de la carga
|
|
|
±1
|
%
|
|
|
Regulación de temperatura
|
|
±0.03
|
|
%/°C
|
Sobre la gama de temperaturas de funcionamiento
|
|
Dé vuelta apagado soportan tiempo
|
10
|
|
|
ms
|
220Vac, a carga plena, de Vin apagan al descenso hasta el 90%, cuadro 4 de Vout
|
|
Ondulación y ruido
|
5V
|
|
|
200
|
milivoltio
|
Entrada clasificada, a carga plena, cuadro 5 del ancho de banda de 20 megaciclos
|
|
Reacción dinámica
|
Desviación
|
|
|
200
|
milivoltio
|
el 50% al 75% hasta el 50% Iout máximo, 0.1A/u
|
|
|
|
200
|
milivoltio
|
el 50% al 75% hasta el 50% Iout máximo, 2.5A/us
|
|
Overshoot del voltaje de salida
|
|
|
±5
|
%
|
|
|
Capacitancia de salida
|
|
20000
|
|
μF
|
|
Características de la protección
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Salida sobre la protección de la carga
|
48
|
|
50
|
A
|
Hipo
|
|
Protección del cortocircuito
|
|
|
10
|
mΩ
|
Hipo
|
|
Protección de sobrecalentamiento
|
Cierre
|
|
105
|
|
℃
|
Recuperación auto
|
| |
|
|
|
|
|
|
Notas:
1.+5V incorporará la recuperación del auto del hipo
Características generales
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
MTBF
|
100
|
|
|
KHrs
|
TR-NWT-000332,80% carga, 300LFM, 25℃
|
|
Peso
|
|
|
500
|
g
|
|
Características ambientales
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Temperatura de funcionamiento
|
-20
|
|
+55
|
℃
|
|
|
Temperatura de almacenamiento
|
-40
|
|
+85
|
℃
|
|
|
Humedad del almacenamiento
|
10
|
|
90
|
%
|
|
Características de seguridad
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Voltaje del aislamiento
|
Entrada a la salida
|
1500
|
|
|
VDC
|
5mA/1min, ninguna formación de arcos y avería
|
|
Entrada a la tierra
|
1000
|
|
|
VAC
|
|
Salida a la tierra
|
500
|
|
|
VDC
|
5mA/1min, ninguna formación de arcos y avería
|
|
Resistencia del aislamiento
|
Entrada a la salida
|
10
|
|
|
MΩ
|
500Vdc/1min, presión atmosférica normal, humedad del 90%
|
Características
|
Artículo
|
Estándares
|
Condiciones
|
Notas
|
|
Armónico
|
EN61000-3-2
|
Requisitos de las lámparas el C
|
Criterio B
|
|
Fluctuaciones y parpadeo del voltaje
|
EN61000-3-3
|
Requisitos de equipos de la clase A
|
Criterio B
|
|
Oleada
|
EN61000-4-5
|
Modo diferenciado ±2KV, mode±4KV común
|
Criterio B
|
|
INMERSIÓN
|
EN61000-4-11
EN55024
|
Inmersión del voltaje a 0%Ut, 10ms
|
Criterio B, prueba en la fase 0, 90, 180 y 270
|
|
Inmersión del voltaje a 40%Ut, 20ms
|
|
Inmersión del voltaje a 70%Ut, 50ms
|
Notas:
Criterio A: Funcionamiento normal durante y después de la prueba.
Criterio B: La protección o el reset de baja tensión no se permite. La fluctuación temporal del voltaje de salida cesa después de que los disturbios cesen, y de cuál recupera el EUT su funcionamiento normal automáticamente. Durante la prueba del sistema, la fluctuación o el reset del voltaje de salida no se permite también.
Criterio C: La pérdida temporal de salida se permite, pero el hardware no puede ser dañado. El EUT recupera su funcionamiento normal automáticamente o la intervención del operador.
Criterio R: La pérdida de salida que no sea recuperable se permite. El componente protector primario (fusible) puede ser dañado. El EUT recupera su funcionamiento normal después de substituye el componente dañado.
Calificación ambiental
|
Parámetro
|
Notas
|
|
Vibración
|
Gama de frecuencia: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; Hachas de X.Y.Z, 30min/axis
|
|
Choque mecánico
|
onda del Mitad-seno, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction
|
|
Frío (en funcionamiento)
|
Anuncio IEC60068-2-1
|
|
Calor húmedo
|
IEC60068-2-67 CY
|
|
Ciclo de la temperatura
|
-20°C a 85°C, rampa 15°C/min., 500 ciclos
|
|
Poder/ciclo termal
|
Vin = 170Vac minuto to264Vac máximos, a carga plena, 100 ciclos
|
|
Marginalidad del diseño
|
Tmin-10°C a Tmax+10°C, 5°C pasos, Vin = minuto a máximo, carga 0-105%
|
|
Prueba de vida
|
el 95% Vin clasificado y carga, unidades en reducir la capacidad normal del punto, 50000 horas
|
|
Capacidad de la soldadura
|
IEC60068-2-20
|
Conformidad de los estándares
|
Estándares
|
Notas
|
|
UL60950-1
|
|
|
EN60950-1
|
|
|
EN60601-1
|
|
|
SCA 22.2NO.601.1
|
|
|
UL2601
|
|
|
CSA22.2NO.60950-1
|
|
Información física
Esquema mecánico
Length×width×heigth135×125×21 (milímetro), 5.315×4.921×0.826 (pulgada),
Designaciones del conector
|
Pin#
|
Nombre
|
Notas
|
|
1
|
N
|
Entrada de la CA
|
|
2
|
L
|
Entrada de la CA
|
|
3
|
FG
|
Tierra de la entrada de la CA
|
|
4
|
Tierra
|
Tierra de la salida
|
|
5
|
Tierra
|
|
|
6
|
Tierra
|
|
|
7
|
Tierra
|
|
|
8
|
+5V
|
|
|
9
|
+5V
|
|
|
10
|
+5V
|
|
|
11
|
+5V
|
|
Onda y curvas típicas
Cuadro 1 eficacia CONTRA corriente de salida. 400LFM, 25°C
Cuadro 2: Ondulación del voltaje de salida en la corriente del voltaje de entrada nominal y de la carga clasificada (20 mV/div). Capacitancia de la carga: condensador de cerámica 1μF y condensador de tantalio 10μF. Ancho de banda: 20 megaciclos.
Cuadro 3: Respuesta del voltaje de salida al paso-cambio en la corriente de la carga (50%-75%-50% de Iout (máximo); dI/dt = 0.1A/μs). Casquillo de la carga: 10μF, condensador de tantalio de 100 mW ESR y condensador de cerámica 1μF. Ch 1: Vout (200mV/div)
Cuadro 4: Dé vuelta apagado soportan tiempo
