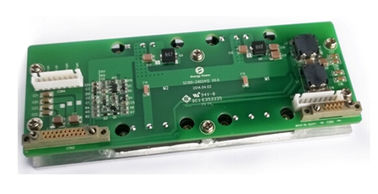

Salida 24V12V SC100-24D2412 de las fuentes de alimentación de AC-DC 100W
Características dominantes
Gama de la entrada: 18~36Vdc
Salidas duales: 24V/2.5A, 12V/3.33A
Eficacia alta: el 90%
Línea regulación: el ≤±1%
Regulación de la carga: el ≤±1%
Ripple&noise bajo: el ≤±1%
Permita el control (con./desc.)
Voltaje del aislamiento: 1500Vdc
Protección del cortocircuito del modo del hipo
Salida sobre la protección actual
Natural refresqúese
Descripción del producto
Este uso del convertidor de DC-DC avanzó el proceso del poder, el control y tecnologías de envasado para proporcionar la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de un componente maduro del poder. La transferencia de alta frecuencia provee de densidad de poder más elevado eficacia de poco ruido y alta. La estructura de aluminio de la placa de base proporciona funcionamiento termal extraordinario.
Características eléctricas
Características de la entrada
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Gama de voltaje de entrada
|
18
|
24
|
36
|
VDC
|
|
|
Corriente de entrada máxima
|
|
|
6,5
|
A
|
Voltaje de entrada mínimo, a carga plena
|
|
Eficacia
|
|
90
|
|
%
|
Voltaje de entrada clasificado, carga clasificada
|
Características de salida
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Gama del voltaje de salida
|
24V
|
23,52
|
24
|
24,48
|
VDC
|
|
|
12V
|
11,76
|
12
|
12,24
|
VDC
|
|
|
Gama de la corriente de salida
|
24V
|
0
|
|
2,5
|
A
|
|
|
12V
|
0
|
|
3,33
|
A
|
|
|
Línea regulación
|
|
|
±1
|
%
|
|
|
Regulación de la carga
|
|
|
±1
|
%
|
|
|
Ondulación y ruido
|
24V
|
|
|
240
|
milivoltio
|
Entrada clasificada, a carga plena, ancho de banda de 20 megaciclos
|
|
12V
|
|
|
120
|
milivoltio
|
Entrada clasificada, a carga plena, ancho de banda de 20 megaciclos
|
|
Reacción dinámica
|
Desviación
|
|
|
±4
|
%
|
el 25% al 50% hasta el 25% Iout máximo, el 50% al 75% hasta el 50% Iout máximo, 1A/us
|
|
Tiempo de corrección
|
|
|
300
|
nosotros
|
Al nom del dentro 1% Vout.
|
|
Overshoot del voltaje de salida
|
|
|
5
|
%
|
|
|
Capacitancia de salida
|
24V
|
|
|
1800
|
μF
|
|
|
12V
|
|
|
3000
|
μF
|
|
|
Permita el control
|
|
|
|
|
Interruptor externo
|
| |
|
|
|
|
|
|
|
Nota: Un interruptor externo controla la función de la permisión. Presione el interruptor una vez bajo voltaje de entrada en la condición, la fuerza de voluntad del módulo encendido. Presione el interruptor otra vez, la fuerza de voluntad del módulo apagado.
Características de la protección
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Salida sobre la protección de la carga
|
24V
|
2,75
|
|
4,5
|
A
|
Hipo
|
|
12V
|
3,5
|
|
6,5
|
A
|
|
Protección del cortocircuito
|
|
|
10
|
mΩ
|
Hipo
|
Características ambientales
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Temperatura de funcionamiento
|
-20
|
|
+60
|
℃
|
|
|
Temperatura de almacenamiento
|
-40
|
|
+85
|
℃
|
|
|
Humedad relativa
|
20
|
|
90
|
%
|
|
|
Humedad del almacenamiento
|
10
|
|
95
|
%
|
|
|
Altitud
|
|
|
3000
|
m
|
|
Características de seguridad
|
Parámetro
|
Minuto
|
Tipo
|
Máximo
|
Unidades
|
Notas
|
|
Voltaje del aislamiento
|
Entrada a la salida
|
1500
|
|
|
VDC
|
1mA/1min, ninguna formación de arcos y avería
|
|
Entrada a la tierra
|
1500
|
|
|
VAC
|
|
Salida a la tierra
|
500
|
|
|
VDC
|
1mA/1min, ninguna formación de arcos y avería
|
|
Resistencia del aislamiento
|
Entrada a la salida
|
100
|
|
|
MΩ
|
500Vdc/1min, presión atmosférica normal, humedad del 90%
|
Conformidad de los estándares
|
Estándares
|
Notas
|
|
MIL-STD-704
|
|
|
MIL-STD-1399
|
|
|
MIL-STD-810
|
|
|
EN60950
|
|
|
GB4943
|
|
|
IEC 61000-4-2
|
|
Información física
Esquema mecánico
Length×width×heigth: 160×60×26 (milímetro), 6.3×2.36×1.02 (adentro),
Designaciones del Pin
|
Conectan/espec.
|
Pin no.
|
Nombre
|
|
CON1/CY59T10BJ
|
1,6
|
Vin+
|
|
2,3,4,7,8,9
|
NU
|
|
5,10
|
VIN-
|
|
CON2/CY59Z20BJ
|
1
|
24V2 (Vout-)
|
|
11
|
24V2 (Vout+)
|
|
2
|
ON/OFF1
|
|
12
|
ON/OFF2
|
|
3,4,5,8,13,14,15,18
|
NU
|
|
6,16
|
24V1 (Vout-)
|
|
7,17
|
24V1 (Vout+)
|
|
9,19
|
12V (Vout-)
|
|
10,20
|
12V (Vout+)
|
Notas de uso: Una variedad de notas de uso y de Libros Blanco técnicos se pueden transferir en formato del pdf de nuestro Web site.
