Datos del producto:
Pago y Envío Términos:
|
Tensión nominal: | 24V | Corriente máxima: | 20A |
---|---|---|---|
Voltaje de funcionamiento clasificado: | 24V | Modo de carga: | Modo de PWM |
Temperatura de funcionamiento: | -10~60 grado | ||
Alta luz: | regulador de la carga del regulador del panel solar,Regulador solar de la carga de MPPT |

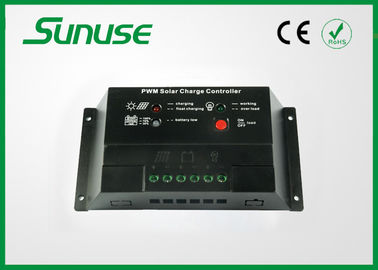

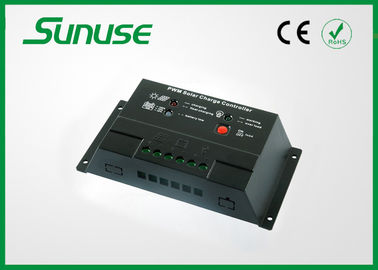

circuito auto del regulador de la carga del panel solar de la identificación PWM de 20a 12V 24V con el LED
Detalle rápido:
regulador de la carga del panel solar de 20A PWM
1. Pantalla LED
2. Carga de batería de PWM
3. Todas las protecciones necesarias equipadas
4. El modo de trabajo de la carga puede ser fijado
Especificación:
MODELO |
PWM2024Z |
MODELO |
PWM2024Z |
Voltaje de sistema |
12V/24V |
Pérdida de carga |
<13ma> |
Voltaje del circuito abierto |
<50v> |
Caída de voltaje del circuito de carga |
<0> |
Corriente derivada de carga y clasificada ninguna |
20A |
Caída de voltaje de descargar el circuito |
<0> |
Voltaje elevado |
14.4V/28.8V |
Requisito de la humedad |
el ≤90% |
Tensión de carga del flotador |
13.8V/27.6V |
Diámetro del cable |
<6mm>2 |
Desconexión de la baja tensión |
11.2V/22.4V |
Instalación de tamaño |
Φ4mm-159mm*68mm |
Recuperación de la baja tensión |
12.6V/25.2V |
Dimensión |
168mm*88mm*34m m |
Modo de carga |
PWM |
Temperatura de almacenamiento |
-35°C — 70°C |
Sobrecarga de la salida y protección del cortocircuito |
salida >23A y 60s o |
Temperatura de trabajo |
-25°C — 60°C |
>protección contra sobrecarga 29A y 15s o |
|||
>cortocircuito 40A |
|||
|
1. El oscilar del indicador de la carga LED: la salida del regulador es sobrecarga o cortocircuito. Después de quitar la carga redundante, el regulador eliminará la protección contra sobrecarga en el plazo de dos minutos.
2. Indicador de carga del LED apagado: Ninguna conexión de los paneles solares. Compruebe por favor si la conexión correcta y firme.
3. Indicador de la capacidad LED de la batería apagado: Compruebe por favor si la conexión de los paneles solares, de la batería y de la carga correcta.
Instrucción de la indicación del LED:
Icono |
Indicador |
Estado |
Instrucción |
|
LED de carga |
de |
no cargando, ningún no conectando de los paneles solares o sol débil |
en |
cargando, o cargando elevado |
||
el oscilar |
el flotador que cargaba, batería cargó por completo |
||
|
Capacidad LED de la batería |
verde llevado encendido |
capacidad de la batería llena |
amarillo llevado encendido |
capacidad de la batería normal |
||
rojo llevado encendido |
capacidad de la batería baja |
||
el oscilar llevado rojo |
protección de la baja tensión para la batería |
||
|
Carga LED |
en |
carga encendido |
de |
carga apagado |
||
el oscilar |
Carga cerrada, sobrecarga de la salida o cortocircuito. |
Instrucción y determinación de trabajo del modo de la carga:
1. Modo normal: el regulador se utiliza como regulador de carga de PWM sin la iluminación y la función del contador de tiempo. El regulador está en este modo sin la petición especial.
2. Iluminación y modo que controla del contador de tiempo: En este modo, el regulador comenzará la carga después de oscuridad y cerrará la carga después de fijar horas (o salida del sol).
3. Modo de control de la iluminación: En este modo, cuando el voltaje de los paneles solares es más bajo que 2.5V (para 24V el sistema, 5V. para 48V el sistema, 10V), el regulador comenzará la carga después de 10 segundos. Cuando el voltaje de los paneles solares es entonces un 3.5V más alto (para 24V el sistema, 7V. para 48V el sistema, 14V), el regulador cerrará la carga después de 10 segundos.
Características:
1. Los indicadores intuicionistas del LED muestran la capacidad actual de la batería del sistema, cargando y descargando el estado de la batería.
2. Tener la protección funciona como cobrando, sobre la descarga, la sobrecarga, el cortocircuito y la conexión excesivamente invertida.
3. El tipo en tándem carga de PWM hace el aumento de carga de la eficacia por el 3% al 6%, comparado con la carga no--PWM.
4. Los parámetros de la carga y de la descarga se han fijado durante la producción (los parámetros especiales necesitan ser dichos por adelantado), así que ninguna necesidad de ajustar los parámetros.
5. Puede fijar el modo de trabajo de la carga.
6. Función de la carga por USB (opcional).
7. Rejilla-complementario (función opcional).
8. Función remota de las telecomunicaciones equipada (función opcional).
9. Evite que la batería descargue a la batería en la noche.
FAQ:
1. Q: ¿U tiene su propia fábrica?
A: Sí, tenemos. Nuestra fábrica situada en la ciudad de Wenzhou, provincia de Zhejiang, China.
2. Q: ¿Cómo puedo visitar su fábrica?
A: Antes de que usted saque de su país, por favor sepamos. Arreglaremos hora de cogerle.
3. Q: Podría la impresión de u nuestro LOGOTIPO de la compañía en el letrero y el paquete.
A: Sí, aceptamos pedidos del OEM.
4. Q: ¿U tiene el ingeniero solar del proyecto que puede dirigirme para instalar el sistema?
A: Sí, tenemos un equipo profesional de los ingenieros. Pueden enseñarle a cómo instalar una Sistema Solar.
